康茂盛氣缸導向裝置圖片,CAMOZZI氣缸導向裝置應用

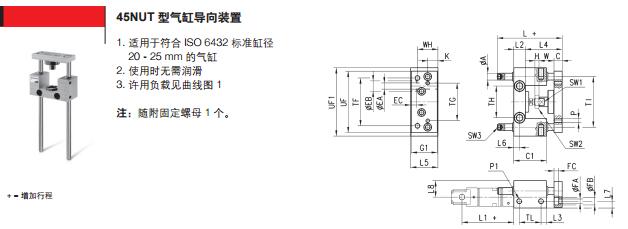

結構形式 U 型和 H 型
工作方式 直線運動，45NUT 和 45NHT 無需潤滑，45NHB 需要潤滑
材料 鋁合金基體，鋼導柱（UT 和 HT 型）或淬硬鋼導柱（HB 型），
AISI 303 不銹鋼制浮動聯軸器，陽極氧化鋁合金移動板
安裝方式 借助于基體上的內螺紋
行程 見后續曲線圖
安裝位置 任意
適用于符合 ISO 6432 標準的氣缸：缸徑 20, 25
適用于符合 ISO 15552 標準的氣缸：缸徑 32, 40, 50, 63, 80, 100
適用于符合 ISO 標準的氣缸
? 導向部分采用自潤滑軸承或直線滾珠軸承
45 系列氣缸導向裝置配以相應的氣缸，
可以阻止氣缸活塞桿的轉動，并能使氣缸間接承受徑向負載。
導向裝置有三種不同的結構形式，以適應不同的負載情況：
UT 型和 HT 型的軸承可自潤滑，使用時不需加油；HB型內裝直線型滾珠軸承，需要加油潤滑。
