CAMOZZI導向氣缸說明，供應康茂盛氣缸
上海乾拓貿易有限公司
企業QQ：2880626087
電話；021-69001039
手機；17321017802（微信）
郵箱；17321017802@163.com
聯系人；楊婷玉
地址：上海市嘉定區江橋嘉涌路99弄6號713室

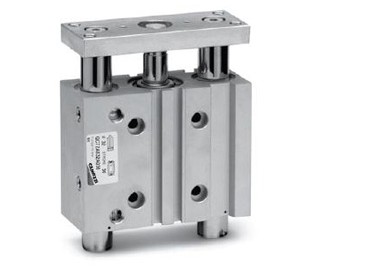

結構形式 單氣缸，雙導桿，單固定板，QCT 型采用青銅粉末冶金導向套
，QCB 型采用滾珠直線導020 缸徑
020 = 20 mm
025 = 25 mm
032 = 32 mm
040 = 40 mm
050 = 50 mm
063 = 63 mm420B 不銹鋼導向桿（QCT）或 C50 淬硬鋼導向桿（QCB ）
行程 見標準行程表
工作溫度0 ÷ 80°C（干燥空氣為 - 20°C）
工作壓力1 ÷ 10 bar
速度 50 ÷ 500 mm/s（空載）
介質潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油
材料陽極氧化鋁合金基體，鍍鋅鋼前固定板，軋輥 AISI 303
不銹鋼活塞桿，聚氨酯密封件，
CAMOZZI導向氣缸說明，供應康茂盛氣缸
軋輥 420B 不銹鋼導桿（QCT）或 C50 淬硬鋼導桿（QCB）
安裝方式借助于基體上的螺紋孔或通孔軌導向套
工作方式 雙作用類型
T = 青銅粉末冶金導向套基體，軋輥 AISI 303 不銹鋼活塞桿，聚氨酯密封件，
軋輥 AISI
霧潤滑（建議使用 ISO VG32 潤滑油）
磁性接近開關可以直接安裝于
基體的兩側
? 青銅粉末冶金導向套和滾珠直
線導軌導向套兩種形式
? 氣缸和導向裝置制成一體
CAMOZZI導向氣缸說明，供應康茂盛氣缸
