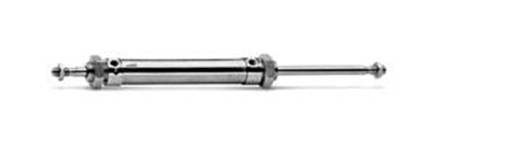

單作用和雙作用 94 系列：缸徑 16, 20, 25，磁傳 95 系列：缸徑 25，磁傳，可調氣緩沖

94 和 95 系列不銹鋼微型氣缸安裝 尺寸符合 ISO 6432 標準。

 工作壓力 1 = 單作用（前彈簧） 2 = 雙作用 3 = 雙作用，雙出桿 機能圖符號 CS06（94 系列）

 CD08（94 系列）- CD09（95 系列） CD12（94 系列）- CD13（95 系列） A 材料 A = 不銹鋼金屬件，

丁腈橡膠密封件 V = 不銹鋼金屬件，氟橡膠密封件 16 缸徑 16 = 16 mm 20 = 20 mm

25 = 25 mm A 安裝附件 A = 標準型 100 行程   = 標準型 V = 氟橡膠桿端密封件

尺寸表 型號 缸徑 CN U EN ER AX CE KK T Z SW GA-94-12-16 16 6 7 9 10 12 30 M6x1 10 6.5

11 GA-94-20 20 8 9 12 12 16 36 M8x1.25 12.5 6.5 14 GA-90-32 25 10 10.5 14 14 20 43 M10x1.25 15 6.5 17

尺寸表 型號 缸徑 CK LE KK CM ER CE CL B B1 G-94-12-16 16 6 12 M6x1 6 7 24 12 16 10 G-94-20

特別適用在由于衛生等原因氣缸需要承受嚴格清洗的場合以及其他一些苛刻的環境下，

如腐 蝕性較強的沿海地帶、船舶上以及制藥 機械、核設施和食品機等。

氣缸的活塞上裝有一個永磁鐵，通 過安裝磁性接近開關，可得到活塞的位置信號。

2 工作壓力 1 = 單作用（前彈簧） 2 = 雙作用 3 = 雙作用，雙出桿 機能圖符號 CS06（94 系列）

 CD08（94 系列）- CD09（95 系列） CD12（94 系列）- CD13（95 系列） A 材料 A = 不銹鋼金屬件，

丁腈橡膠密封件 V = 不銹鋼金屬件，氟橡膠密封件 16 缸徑 16 = 16 mm 20 = 20 mm

25 = 25 mm A 安裝附件 A = 標準型 100 行程   = 標準型 V = 氟橡膠桿端密封件

尺寸表 型號 缸徑 CN U EN ER AX CE KK T Z SW GA-94-12-16 16 6 7 9 10 12 30 M6x1 10 6.5

11 GA-94-20 20 8 9 12 12 16 36 M8x1.25 12.5 6.5 14 GA-90-32 25 10 10.5 14 14 20 43 M10x1.25 15 6.5 17

95 系列氣缸的前后端蓋上均裝有可 調氣緩沖裝置以及機械緩沖墊，以減少活 塞到達行程終端時產生的噪音。

根據 94 和 95 系列氣缸結構的特點， 可以更換所有的密封件。

94 N 2 A 16 A 100 94 系列 94 = 標準型，磁傳 95 = 標準型，磁傳，可調氣緩沖 N 類型 N = 標準型

2 工作壓力 1 = 單作用（前彈簧） 2 = 雙作用 3 = 雙作用，雙出桿 機能圖符號 CS06（94 系列）

 CD08（94 系列）- CD09（95 系列） CD12（94 系列）- CD13（95 系列） A 材料 A = 不銹鋼金屬件，

丁腈橡膠密封件 V = 不銹鋼金屬件，氟橡膠密封件 16 缸徑 16 = 16 mm 20 = 20 mm

25 = 25 mm A 安裝附件 A = 標準型 100 行程   = 標準型 V = 氟橡膠桿端密封件

尺寸表 型號 缸徑 CN U EN ER AX CE KK T Z SW GA-94-12-16 16 6 7 9 10 12 30 M6x1 10 6.5

11 GA-94-20 20 8 9 12 12 16 36 M8x1.25 12.5 6.5 14 GA-90-32 25 10 10.5 14 14 20 43 M10x1.25

注：1. 安裝附件及磁性接近開關需單獨訂購       2. 磁性接近開關

 3. 單作用氣缸較大行程為 50 mm       4. 單作用氣缸小行程為 10 mm       5. 95 系列無單作用氣缸

結構形式 端蓋與缸筒無拉桿連接 工作方式 單作用和雙作用 材料 AISI 316 不銹鋼端蓋和活塞桿，

丁腈橡膠密封件，塑料導向元件， NSF H1 油脂 ，AISI 304 不銹鋼缸筒（94 系列）

 或 AISI 316 不銹鋼缸筒（95 系列） 安裝方式 螺母，法蘭，腳架，耳軸支架 行程 10 ÷ 500 mm

 工作溫度 0 ÷ 80°C（干燥空氣為 - 20°C） 工作壓力 1 ÷ 10 bar 速度 10 ÷ 1000 mm/s（空載）

介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

4 和 95 系列不銹鋼微型氣缸標準行程表

94 N 2 A 16 A 100 94 系列 94 = 標準型，磁傳 95 = 標準型，磁傳，可調氣緩沖 N 類型 N = 標準型

20 8 16 M8x1.25 8 10 32 16 22 14 G-90-25-32 25 10 20 M10x1.25 10 12 40 20 26 18
