注：只有接口為 G1/2 的鉸接式流量控制 閥的鉸接接頭與閥一起供貨。

結構形式 針形 類別 單向和雙向流量控制 材料 不銹鋼閥體和調節螺釘（M5）

、黃銅閥體和調節螺釘（G1/8 - G1/4 - G3/8 - G1/2），丁腈橡膠密封件

當流量控制閥全部關閉時，2 > 1 的公稱流量為 160 Nl/min

Qn = 公稱流量（按入口壓力 6 bar、出口處壓降 1 bar 測定） N° = 調節螺釘?shù)男D(zhuǎn)圈數

1620 型快擰式管接頭 - 1170 型卡套式管接頭 - 2023 型管道接頭 - 2905 型消聲套

任意 工作溫度 0 ÷ 80°C （干燥空氣 - 20°C） 工作壓力 1 ÷ 10 bar

 公稱壓力 6 bar 公稱流量 見流量特性曲線 較大公稱直徑 M5 = 1.5 mm；

G1/8 = 2 mm；G1/4 = 4 mm；G3/8 = 7 mm；G1/2 = 12 mm

介質 經過濾的壓縮空氣，無需油霧潤滑。

如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）

 調節方式 M = 手旋 S = 旋手 CU 組裝方式 CU = 單向節流（裝在氣缸上使用）

 VU = 單向節流（裝在閥工作口上使用） CO = 雙向節流 7 形式

6 = 針形（旋手操作） 7 = 針形（手旋操作） 02 較大公稱直徑

 02 = ? 1.5 04 = ? 2 06 = ? 4 08 = ? 7 10 = ? 12 M5 接口

Qn = 公稱流量（按入口壓力 6 bar、出口處壓降 1 bar 測定） N° = 調節螺釘?shù)男D(zhuǎn)圈數

G1/4 接口流量特性曲線圖（1 > 2）

當流量控制閥全部打開時，2 > 1 的公稱流量為 530 Nl/min

當流量控制閥全部關閉時，2 > 1 的公稱流量為 33 Nl/min

G1/8 接口流量特性曲線圖（1 > 2）

當流量控制閥全部打開時，2 > 1 的公稱流量為 200 Nl/min

M5 = M5 1/8 = G1/8 1/4 = G1/4 3/8 = G3/8 1/2 = G1/2

單向和雙向流量控制閥

不同功能的識別符號： SCU - MCU = 單向節流（裝在氣缸上使用）

 SVU - MVU = 單向節流（裝在閥工作口上使用） SCO - MCO = 雙向節流

M5 接口流量特性曲線圖（1 > 2）

當流量控制閥全部打開時，2 > 1 的公稱流量為 70 Nl/min

安裝方式 外螺紋 接口 M5 - G1/8 - G1/4 - G3/8 - G1/2 安裝位置

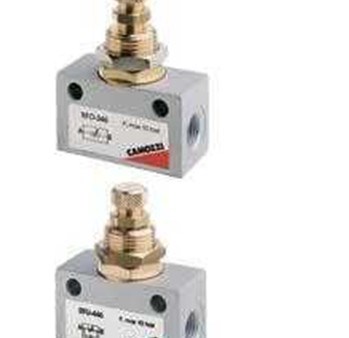

系列鉸接式流量控制閥

單向和雙向 接口 M5, G1/8, G1/4, G3/8, G1/2

這些系列的單向和雙向流量控制閥 的外形尺寸很小，便于直接安裝在氣缸 或閥上。

以下型號的管接頭及消聲套均可與 這些鉸接式流量控制閥配套使用，

但需 分開訂購： - 6610、6620 型快插式管接頭 - 1610、

當流量控制閥全部關閉時，2 > 1 的公稱流量為 70 Nl/min
