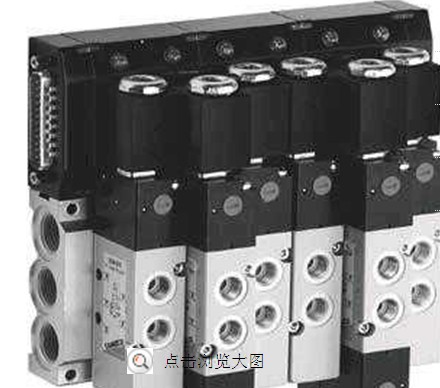

小尺寸，高流量，氣動和電氣模塊化，電路板上的電氣連接，與多串行節點系列CX接口的可能性，通過單穩態和雙穩態電磁閥的子基礎優化信號分配只是其中的一些功能 這個系列特別創新的產品

25針或37針多極連接

排氣3和5：G1 / 4或集成消音器

排氣82/84：M7

溫度0÷50°C

空氣規格根據ISO 8573-1：2010，過濾壓縮空氣，無潤滑，6.4.4級。

如果需要潤滑，請僅使用較高粘度為32 Cst的油

和帶有外部伺服引導電源的版本。

根據ISO 8573-1：2010（不潤滑），伺服先導供氣質量等級必須為6.4.4。

閥門信號

25或37針

0.8 A（帶Sub-D連接器25針）

1 A（帶Sub-D連接器37針）

24 V DC +/- 10％

先導壓力3÷7巴

4.5÷7巴（版本2x2 / 2和2x3 / 2時工作壓力過6巴）

流量400 Nl / min（10.5mm）

與常見的通信協議的串行連接

帶密封件的閥門構造閥芯

閥門功能5/2單穩態和雙穩態

5/3 CC

2 x 2/2 NO

2 x 2/2 NC

1 x 2/2 NC + 1 x NO

2 x 3/2 NC

2 x 3/2 NO

1 x 3/2 NC + 1 x 3/2 NO

材料閥芯在鋁

HNBR中的閥芯密封

camozzi HN系列閥島閥體材料/工作方式

NBR的

黃銅盒

機身和端蓋在技術聚合物

鋁基底座

連接入口2和4，尺寸10,5 mm：M7，管?4，管?6

入口2和4，尺寸21 mm：G1 / 8，管?6，管?8

供應1：G1 / 4，管?8，管?10

供應12/14：M7

700 Nl / min（21mm）

安裝位置任何位置

防護等級IP 65

電氣部分 - 多個版本

Sub-D接頭類型

較大。吸收

電源電壓

較大。操作線圈數

?協議可用：

PROFIBUS-DP，CANopen，DeviceNet，EtherNet / IP，PROFINET，EtherCAT

24個20個閥位（帶Sub-D連接器25針）

32個閥位（帶Sub-D連接器37針）

黃色領導

電氣部分 - 現場總線版本

得益于多種選擇，HN系列閥島是不同應用的解決方案，特別是在自動化系統中

閥門功能：2x2 / 2;2×3/2;5/2; 5/3 CC

閥門流量：400和700 Nl / min

?模塊化底座：閥門尺寸為10.5mm的2個位置，閥門尺寸為21mm的單個位置

?單穩態和雙穩態閥的子基座（尺寸10.5mm）

閥門尺寸10.5mm（每個底座2個閥門）

21mm（每個底座1個閥門）

工作壓力-0.9÷10巴

CST-220-5

CSV-232

CST-232

CST-332

CST-250N

CSV-250N

CST-262

CSV-262

CST-362
