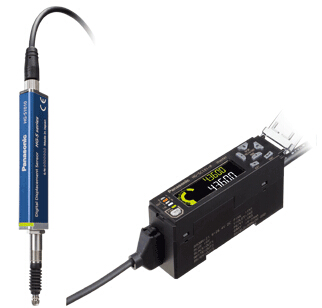

概述日本神視接觸式數字位移傳感器，CX-491-C5

符合CE標志指令

EMC指令、RoHS指令

相組合的
控制器

HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113

位置檢出方法

光學式線性編碼器方式

測量范圍

10mm

行程

10.5mm以上

測量力
(注1)
(注2)

朝下
安裝時

1.65N以下
1.10N(注3)

0.35N以下
0.30N(注3)

1.65N以下
1.10N(注3)

0.35N以下
0.30N(注3)

朝上
安裝時

1.35N以下
0.85N(注3)

-

1.35N以下
0.85N(注3)

-

橫向
安裝時

1.50N以下
0.95N(注3)

0.25N以下
0.20N(注3)

1.50N以下
0.95N(注3)

0.25N以下
0.20N(注3)

分辨率

0.5μm

0.1μm

取樣周期

1ms

指示精度
(P-P)
(注2)

全范圍：2.0μm以下
窄范圍：1.0μm以下(任意60μm)

全范圍：1.0μｍ以下
窄范圍：0.5μm以下(任意60μm)

前端抖動量

35μm(代表值)

熱插拔功能

配備

工作指示燈

2色LED(橙色／綠色)

耐
環
境
性

保護構造

IP67(IEC)(注4)

-

IP67(IEC)(注4)

-

使用環境溫度

-10℃～+55℃(應無結露和結冰)、保存時：-20℃～+60℃

使用環境濕度

35%RH～85%RH、保存時：35%RH～85%RH

絕緣電阻

DC250V 100MΩ以上

耐振動

耐久10Hz～500Hz　復振幅3mm(較大加速度 196m/s2) XYZ各方向2小時

耐沖擊

耐久1,960m/s2　XYZ各方向3回

機械壽命（注5）

1億次以上（代表值）

安裝用螺母緊固強度

12.5N?m

測量頭緊固扭矩

0.1N?m～0.4N?m(不應在本體上施加力量)

接地方式

電容接地

材質

機身：鋅、保持部分：不銹鋼、滑動軸：工具鋼、測量頭（注7）：陶瓷、橡膠波紋管：NB（黑色）

質量

本體重量：約80g

附屬品

標準型(HG-S1010／HG-S1110)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、
測量力型(HG-S1010R／HG-S1110R)：用來固定傳感器接頭的扳手1把、安裝用螺母1個、橡膠波紋管1個
