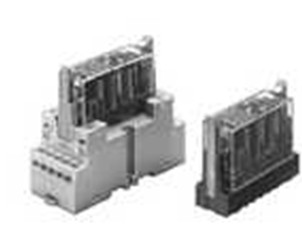

介紹歐姆龍安全繼電器功能，Z-15GW49-B

接觸電阻 *1		100mΩ以下
動作時間 *2		20ms以下
響應時間 *3		10ms以下
復位時間 *2		20ms以下
動作電壓		相對額定電壓75%以下
復位電壓		相對額定電壓10%以上
較大開關 頻率	機械	36,000次/h
	額定負載	1,800次/h
絕緣電阻*4		1,000MΩ以上
耐電壓 5 6	線圈和接點間	AC4,000V 50/60Hz 1min
	異極接點間	AC4,000V 50/60Hz 1min(以下組合除外) 4極：3-4極間 6極：3-5極間、4-6極間、5-6極間 AC2,500V 50/60Hz 1min
	同極接點間	AC1,500V 50/60Hz 1min
振動		10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊	耐久	1,000m/s2
	誤動作	100m/s2
耐久性*7	機械	1,000萬次以上(開關頻率36,000次/h)
	電氣	10萬次以上(額定負載、開關頻率1,800次/h)
感性負載開關性能*8 (IEC60947-5-1)		AC15 AC240V 2A DC13 DC24V 1A
故障率 P水準(參考值 *9)		DC5V 1mA
使用環境溫度 *10		DC12～48V規格：-40～+85℃(無結冰、無結露) DC110V規格： -40～+60℃ (無結冰、無結露)
使用環境濕度		5～85%RH
重量		4極：約22g 6極：約25g

注1. 上述值為初始值。
　2. 動作特性指的是線圈溫度為23℃時的值。
*1. 測量條件：DC5V 1A 電壓下降法。
*2. 測量條件：額定電壓
　　環境溫度條件：23℃
　　不含跳動時間。
*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。
　　測量條件：額定電壓
　　環境溫度條件：23℃
*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
