CAMOZZI(康茂盛)CSB和CSC系列磁性接近開關接線圖

CAMOZZI(康茂盛)CSB和CSC系列磁性接近開關接線圖

型號CSB-220 CSC-220

工作方式簧片式

電壓3 ÷ 110V AC / DC

保護等級IP66

材料基體環氧樹脂封裝

安裝方式直接安裝于凹槽內

信號顯示紅色發光二極管（LED）

電氣連接2 x 0.14 導線（長 2 m）

電流3 ÷ 50 mA

較大負載8 W / 10 VA

動作時間小于 1 ms

工作溫度-10 ÷ 60°C

觸點形式NO

質量18 g

電路保護無

CSB 和 CSC 系列磁性接近開關可以指示磁傳氣缸的活塞位置。當磁性接近開關內部的觸點被氣缸活塞磁鐵形成的磁場所激勵時，磁性接近開關便組成一個電路，并且輸出電信號，傳送給電磁閥或 PLC，同時黃色的發光二極管（LED）點亮。

CSB 和 CSC 系列磁性接近開關代號

CS B - D - 2 20

CS 系列

B 截面形狀

B = 方形

C = 圓形

D 出線方向

D = 直排式導線

H = 90° 導線

2 2 = 簧片式

20 20 = 二線制

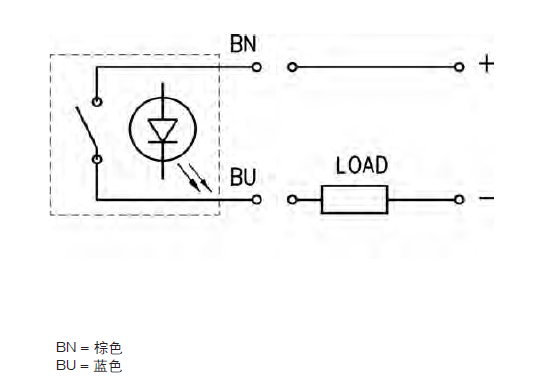

接線圖

10-8953-0220    CSB-D-220

10-8953-0224    CSB-H-220

10-8953-1220    CSC-D-220

10-8953-1224    CSC-H-220

10-8954-2212    CSH-221-2

10-8954-2212EX    CSH-221-2EX

10-8954-2215    CSH-221-5

10-8954-2215EX    CSH-221-5EX

10-8954-223001    CSH-223-10

10-8954-2232    CSH-223-2

10-8954-2232EX    CSH-223-2EX

10-8954-2235    CSH-223-5

10-8954-2235EX    CSH-223-5EX

10-8954-2332    CSH-233-2

10-8954-233201    CSH-433-2

10-8954-2335    CSH-233-5

接近開關接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示：

2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源正極，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源負極，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線
