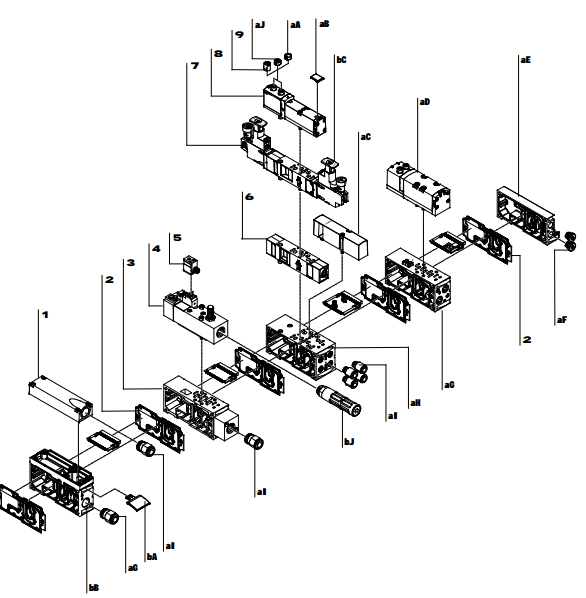

1 排氣口蓋子 用于管式排氣 (氣口 3 和 5 混合)

2 氣口隔離/密封件

3 氣路板 用于軟啟動閥

4 軟啟動閥 用于緩慢、安全地增壓

5 插座

6 節流板

7 減壓閥板

8 閥 閥寬 18 mm 或 26 mm 90, 99

9 蓋子，重載 用于手控裝置，按鈕式重載，通過附件鎖定

aJ 蓋子，異形 用于按鈕式手控裝置（限制功能）

aA 蓋子，封蓋 蓋子封蓋住手控裝置 – 防止操作手控裝置

aB 標簽支架 用于閥

aC 盲板 用于未使用的閥位（空閥位）

aD 閥 閥寬 42 mm 或 52 mm 108,

aE 端板，帶先導氣源選擇開關

aF 堵頭

aG 氣路板 VTSA 用于閥寬 42 mm 或 52 mm

aG 氣路板 VTSAF 用于閥寬 42 mm 或 52 mm

aH 氣路板 VTSA 用于閥寬 18 mm 或 26 mm

aH 氣路板 VTSAF 用于閥寬 18 mm 或 26 mm

aI 接頭

bJ 消聲器

bA 標簽支架 用于集成氣路板、單個氣路板、90° 連接板

bB 氣源板

bC 控制元件 不同類型的減壓閥手柄

用于閥寬為 18 或 26 mm的氣路板可配置以下的閥

? 2 個單電控閥或

? 2 個雙電控閥用于閥寬為 42 或 52 mm的氣路板可配置以下的閥

? 1 個單電控閥? 1 個雙電控閥

? 雙電控閥位可配置任意閥或盲板

? 單電控閥位只能配備單電控閥或盲板

模塊化氣動外圍元件閥島 VTSA/VTSA-F 模塊化的結構從規劃階段開始就能提供較佳的靈活性，在運行期間有很好的維護便利性。

系統由氣路板和閥構成。

氣路板用螺絲連接在一起，構成閥的支撐系統。

氣路板內部有用于閥島進氣和排氣的氣口以及每片閥用于氣缸的工作氣口。

兩個氣路板用四個螺絲連接在一起。

單個閥島部分可進行隔離，松下螺絲就可插入更多模塊，確保閥島可快速地擴展。

位五通閥，用于特殊功能用于保持、阻止一個運動（機械方式） 用于無壓開關、自栓回路、氣動工作三位五通閥，用于特殊功能;氣口 2 進氣，氣口 4 排氣。

開關位置 14 被保留 (代碼 SA)。

適用應用場合:

? 用于升降氣缸? 用于擺動氣缸三位五通閥，用于特殊功能 (3相)。中間位置排氣。 開關位置14 被保留.

適用應用場合:

? 氣動手動夾緊，用于設備（插入工作站）三位五通閥，用于特殊功能;氣口 2 進氣，氣口 4 排氣。

開關位置 12 被保留 (代碼 SE)。

適用應用場合:

? 用于升降氣缸? 用于擺動氣缸三位五通閥，用于特殊功能 (3相)。中間位置排氣。 開關位置12 被保留.

適用應用場合:

? 氣動手動夾緊，用于設備（插入工作站）

訂貨數據 – VSVA 電磁閥, MO 按鈕式/鎖定式 (D)

代碼 閥功能 閥寬 訂貨號 型號

兩位五通電磁閥, 24 V DC, 插拔式，用于閥島 VTSA/VTSA-F，帶接近開關

– 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出和電纜, 3芯, 2.5 m

26 mm 560723 VSVA-B-M52-MZD-A1-1T1L-APC

– 兩位五通閥，單電控, 彈簧復位，接近開關，帶

NPN 輸出和電纜, 3芯, 2.5 m

26 mm 560742 VSVA-B-M52-MZD-A1-1T1L-ANC

SS 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出，帶 0.5 m 連接電纜和

4針傳感器快插接頭 M12x1

18 mm 573201 VSVA-B-M52-MZD-A2-1T1L-APX-0,5

26 mm 570850 VSVA-B-M52-MZD-A1-1T1L-APX-0,5

SO 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出和 3針傳感器快插接頭 M8x1

18 mm 573202 VSVA-B-M52-MZD-A2-1T1L-APP

26 mm 560724 VSVA-B-M52-MZD-A1-1T1L-APP

SQ 兩位五通閥，單電控, 彈簧復位，接近開關，帶

NPN 輸出和 3針傳感器快插接頭 M8x1

18 mm 573203 VSVA-B-M52-MZD-A2-1T1L-ANP

26 mm 560743 VSVA-B-M52-MZD-A1-1T1L-AN

兩位五通電磁閥, 24 V DC, 插拔式，用于閥島 VTSA/VTSA-F，帶接近開關

– 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出和電纜, 3芯, 2.5 m

26 mm 8033026 VSVA-B-M52-MZTR-A1-1T1L-APC

– 兩位五通閥，單電控, 彈簧復位，接近開關，帶

NPN 輸出和電纜, 3芯, 2.5 m

26 mm 8033030 VSVA-B-M52-MZTR-A1-1T1L-ANC

SS 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出，帶 0.5 m 連接電纜和

4針傳感器快插接頭 M12x1

18 mm 8033459 VSVA-B-M52-MZTR-A2-1T1L-APX-0.5

26 mm 8033034 VSVA-B-M52-MZTR-A1-1T1L-APX-0.5

SO 兩位五通閥，單電控, 彈簧復位，接近開關，帶

PNP 輸出和 3針傳感器快插接頭 M8x1

18 mm 8033460 VSVA-B-M52-MZTR-A2-1T1L-APP

26 mm 8033027 VSVA-B-M52-MZTR-A1-1T1L-APP

SQ 兩位五通閥，單電控, 彈簧復位，接近開關，帶

NPN 輸出和 3針傳感器快插接頭 M8x1

18 mm 8033461 VSVA-B-M52-MZTR-A2-1T1L-ANP

26 mm 8033031 VSVA-B-M52-MZTR-A1-1T1L-ANP
