康茂盛2L 系列基本邏輯元件應用指南
上海乾拓貿易有限公司
電話：021-39526589
手機：17321056802 (微信)
郵箱：17321056802@163.com
QQ：1921967640
地址：上海嘉定區嘉涌路99弄6號樓713室
2L 系列基本邏輯元件有 5 種不同的
機能，即或門、與門、是門、非門和存
儲器。

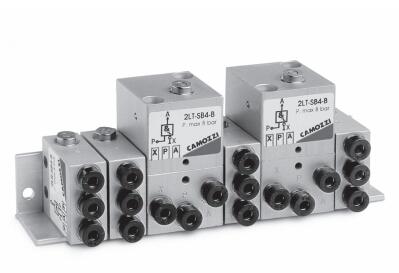

2L 系列基本邏輯元件均可用其殼體
上的通孔單獨安裝。當需要若干個元件
組裝在一起使用時，可以安裝在 2LQ-8A
型支架上，其支架可使元件的入口和出
口排列在前面，便于安裝連接管。所有
的型號均有壓力指示器，可使故障易被
檢測，殼體上均有 ?4 直徑的快插管接
頭。
結構形式 截止型
材料 鋁殼體，丁腈橡膠密封件，其它零件為黃銅
類別 自控閥（邏輯元件）
接口 ?4 快插接頭
工作溫度 0 ÷ 60°C（干燥空氣為 - 20°C）
工作壓力 2 ÷ 8 bar
公稱流量 100 Nl/min（6 bar ?P = 1）
介質 經過濾的壓縮空氣，無需油霧潤滑。
如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）
氣動放大器可以將壓的信號放大至 2 ÷ 8 bar
的“高壓”信號。截至型的結構會使氣動放大器在復
位狀態下產生耗氣量。
材料：鋁合金基體，丁腈橡膠密封件
安裝方式：M5 螺紋連接
安裝位置：任意
介質：經過濾的壓縮空氣，無需油霧潤滑
康茂盛2L 系列基本邏輯元件應用指南
