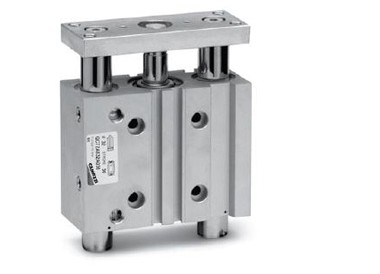

介紹康茂盛導向氣缸QCBF系列
形式 A 縮回：固定機械緩沖墊 建議您在使用時避免活塞直接撞擊端蓋行程終端緩沖
形式 B
伸出：緩沖器 縮回：緩沖器
安裝利用基體上的通孔或螺紋孔
行程見標準行程表
工作溫度0 ÷ 80°C（干燥空氣為 - 20°C）
速度50 ÷ 500 mm/s（空載）
行程終端緩沖 伸出：固定機械緩沖墊
形成終端緩沖
形式 C伸出：緩沖器 縮回：固定機械緩沖墊 建議您在使用時避免活塞直接撞擊端蓋
工作壓力1 ÷ 10 bar
介質潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

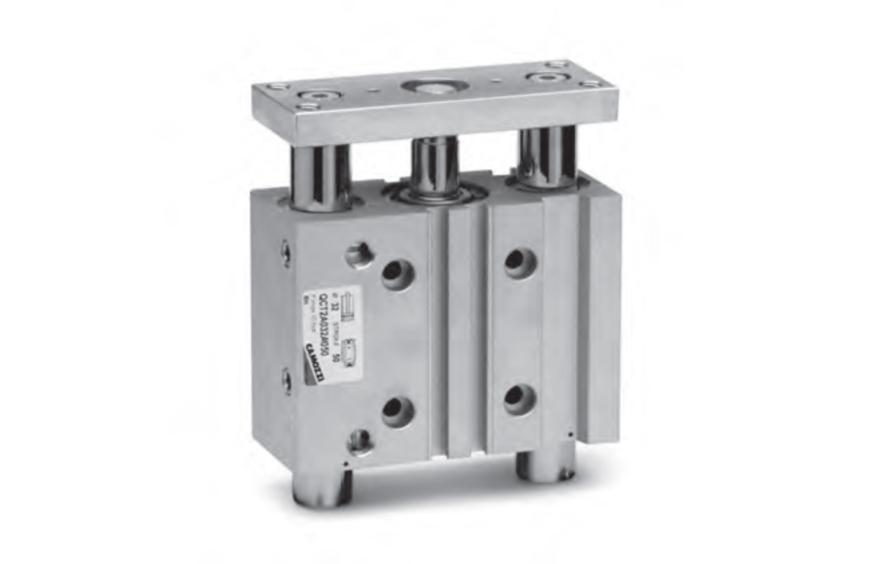

QCTF 和 QCBF 系列雙導桿氣動滑座型號：QCTF2A020A050
QCTF2A032A050 QCBF2A020A050
綜合參數：
結構形式 緊湊型，單氣缸，雙導桿，雙固定板，QCTF 型采用青銅粉末冶金導向套，QCBF 型采用滾珠直線導軌導向套
工作方式 雙作用
材料陽極氧化鋁合金基體，鍍鋅鋼固定板，軋輥 AISI 303 不銹鋼活塞桿， 聚氨酯密封件，
軋輥 AISI 420B 不銹鋼導桿（QCT）或 C50 淬硬鋼導桿（QCB）
介紹康茂盛導向氣缸QCBF系列
