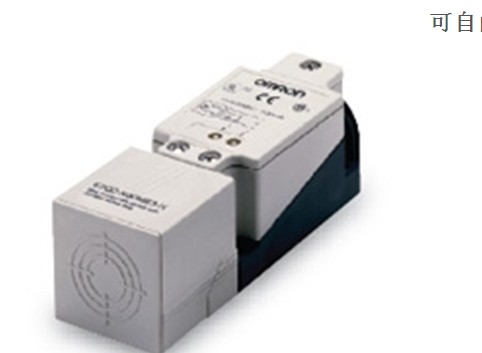

歐姆龍方柱型接近傳感器E2Q2

歐姆龍方柱型接近傳感器E2Q2

電源電壓

(使用電壓范圍)

DC12～48V 紋波 (p-p) 10%以下(DC10～60V)

AC24～240V (AC20～253V) 50/60Hz

消耗電流/漏電流

20mA以下

1.7mA以下請參見Catalog的“特性數據”

控制輸出

開關容量

200mA以下

8～500mA

殘留電壓

應差

檢測距離的15%以下

檢測物體

磁性金屬(非磁性金屬檢測距離降)請參見Catalog的“特性數據”

標準檢測物體

鐵60 × 60 × 1mm鐵90 × 90 × 1mm鐵60 × 60 × 1mm鐵90 × 90 × 1mm

響應頻率150Hz100Hz20Hz

AC：NO/NC切換式

詳情請參見 Catalog的“輸入輸出段回路圖”中的

時序圖

保護回路

逆接保護、負載短路保護

環境溫度

工作時：-25～+70℃，保存時：-40～+70℃ (無結冰、結露)

環境濕度

工作時：35～85%RH 保存時：35～95%RH (無結露)

溫度的影響

屏蔽型

-25～+70℃的溫度范圍+23℃時、檢測距離的±10%以內

非屏蔽型

-25～+70℃的溫度范圍+23℃時、檢測距離的±15%以內

電壓的影響

額定電源電壓±10%的范圍內、額定電源電壓時、檢測距離的±2%以內

連接方式

端子臺型

質量約240g

材質外殼

PBT端子臺

PBT檢測面

3V以下(負載電流200mA時)

請參見 Catalog的“特性數據”

指示燈

電源顯示(綠色)、檢測顯示(黃色)

電源顯示(綠色)、動作顯示(黃色)

動作模式

(靠近檢測物體時)

E3型：NPN NO + NC、F3型：PNP NO + NC

詳情請參見 Catalog的“輸入輸出段回路圖”中的

時序圖

檢測距離20mm ± 10%30mm ± 10%15mm ± 10%30mm ± 10%

設定距離、0～16mm0～24mm0～12mm0～24mm
