規格參數：

符合對應CE標記的EN (TüV)標準。

經UL和CSA標準。

當保護蓋打開時，開關接點由斷開構造（僅NC 接點）打開。

通過EN的。斷開構造在開關上以標志表示。

特殊操作開關禁止誤動作和錯誤操作。

較寬的溫度范圍規格：?40～80°C。

開關盒的保護等級：IP67 (EN60947-5-1)。

本保護結構為基于標準(EN60947-5-1)規定的測試方法測得的數值。

請事先確認密封性是否適應使用條件和環境。

盡管開關本體的設計結構可防止塵埃和水等的進 入

但請不要在粉屑、油、水或化學品等易進入頭部鑰匙插入孔的場所使用D4BS。

污染度(使用環境)3 (EN60947-5-1)

耐浪涌電壓 (EN60947-5-1)

同極端子間4 kV

異極端子間端子和地面間

絕緣電阻100MΩ以上 (DC500V)，同極或異極端子間，

端子和地面間，端子和非通電金屬部件間

接點間隔2×2mm以上

耐振動，誤動作10～500Hz，單振幅0.65mm

產品材質：

耐沖擊耐久1,000m/s2 以上 (IEC68-2-27)

誤動作300 m/s2 以上 (IEC68-2-27)

條件短路電流100 A (EN60947-5-1)

額定密閉熱電流 (Ithe)20 A (EN60947-5-1)

使用環境溫度-40 ～ 80°C (無結冰)

使用環境濕度95%以下

質量約285g (D4BS-15FS)

否則，可能導致開關損壞或發生故障。

壽命的測試條件為：環境溫度5～35°C、環境濕度40%～70%。

有關其他操作環境的更詳細信息，請咨詢歐姆龍代表。

以上數值為可進行安全操作的較要求

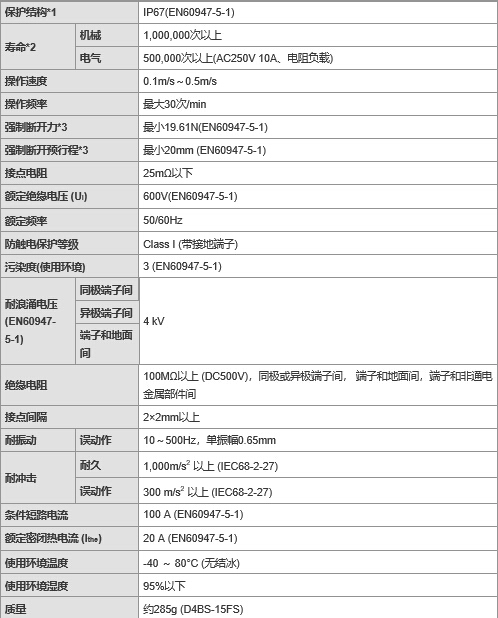

保護結構*1IP67(EN60947-5-1)

壽命*2

機械1,000,000次以上

電氣500,000次以上(AC250V 10A、電阻負載)

操作速度0.1m/s～0.5m/s

操作頻率

較大30次/min

斷開力*3

小19.61N(EN60947-5-1)

斷開預行程*3

小20mm (EN60947-5-1)

接點電阻25mΩ以下

額定絕緣電壓 (Ui)600V(EN60947-5-1)

額定頻率50/60Hz

防觸電保護等級Class I (帶接地端子)

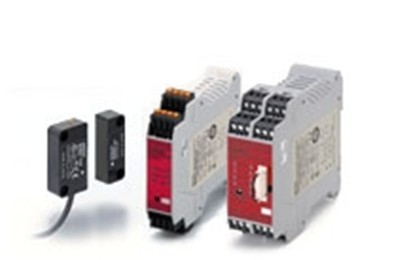

產品圖片：
