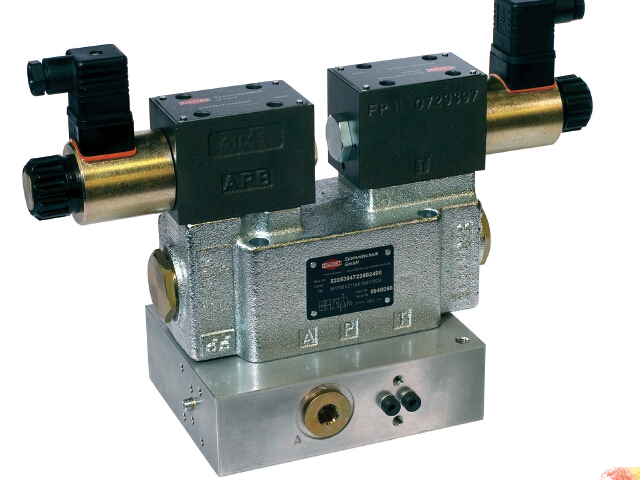

HERION液壓電磁閥注意事項，S6VH11G02000160V

HERION液壓電磁閥注意事項，S6VH11G02000160V

性能特點

特點編輯

（1）外漏堵絕，內漏易控，使用安全。

（2）系統簡單，便于維護，廉。

（3）動作快速，功率微小，外形輕巧

液壓電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。

電磁閥用于控制液壓流動方向，的機械裝置一般都由液壓缸控制，所以就會用到電磁閥。

液壓電磁閥是指液壓傳動中用來控制液體壓力﹑流量和方向的元件。其中控制壓力的稱為壓力控制閥，控制流量的稱為流量控制閥，控制通﹑斷和流向的稱為方向控制閥。

1.壓力控制閥按用途分為溢流閥﹑減壓閥和順序閥。

(1)溢流閥：能控制液壓系統在達到調定壓力時保持恒定狀態。用於過載保護的溢流閥稱為安全閥。當系統發生故障，壓力升高到可能造成破壞的限定值時，閥口會打開而溢流，以系統的安全。

(2)減壓閥：能控制分支回路得到比主回路油壓的穩定壓力。減壓閥按它所控制的壓力功能不同，又可分為定值減壓閥(輸出壓力為恒定值)﹑定差減壓閥(輸入與輸出壓力差為定值)和定比減壓閥(輸入與輸出壓力間保持一定的比例)。

(3)順序閥：能使一個執行元件(如液壓缸﹑液壓馬達等)動作以后，再按順序使其他執行元件動作。油泵產生的壓力先推動液壓缸1運動，同時通過順序閥的進油口作用在面積A 上，當液壓缸1運動完全成后，壓力升高，作用在面積A 的向上推力大於彈簧的調定值后，閥芯上升使進油口與出油口相通，使液壓缸2運動。

操作方式

2.流量控制閥，利用調節閥芯和閥體間的節流口面積和它所產生的局部阻力對流量進行調節，從而控制執行元件的運動速度。流量控制閥按用途分為5種。

(1)節流閥：在調定節流口面積后，能使載荷壓力變化不大和運動均勻性要求不高的執行元件的運動速度基本上保持穩定。

(2)調速閥：在載荷壓力變化時能保持節流閥的進出口壓差為定值。這樣，在節流口面積調定以后，不論載荷壓力如何變化，調速閥都能保持通過節流閥的流量不變，從而使執行元件的運動速度穩定。

(3)分流閥：不論載荷大小，能使同一油源的兩個執行元件得到相等流量的為等量分流閥或同步閥；得到按比例分配流量的為比例分流閥。

(4)集流閥：作用與分流閥相反，使流入集流閥的流量按比例分配。

(5)分流集流閥：兼具分流閥和集流閥兩種功能。

3.方向控制閥按用途分為單向閥和換向閥。

（1）單向閥：只允許流體在管道中單向接通，反向即切斷。

（2）換向閥：改變不同管路間的通﹑斷關系﹑根據閥芯在閥體中的工作位置數分兩位﹑三位等；根據所控制的通道數分兩通﹑三通﹑四通﹑五通等；根據閥芯驅動方式分手動﹑機動﹑電動﹑液動等。
