■規格

＊取得UL CSA C22.2 4，可以使用 標記。

■安全標準額定值

●TüV(EN60947-5-1)、 CCC(GB14048.5)

●UL/CSA(UL508、 CSA C22.2 4)

 DC24V 300mA （感性負載）

 AC125V 1A （阻性負載）

■額定值

■性能

型號 標準品規格

A4E-B200SS 2接點，無安裝配件，無密封橡膠件

A4E-B200HS 2接點，水平安裝，無密封橡膠件

A4E-B200VS 2接點，垂直安裝，無密封橡膠件

A4E-B200VA 2接點，垂直安裝，帶密封橡膠件

A4E-C211SS 4接點，無安裝配件，無密封橡膠件

A4E-C211HS 4接點，水平安裝，無密封橡膠件

A4E-C211VS 4接點，垂直安裝，無密封橡膠件

A4E-C211VA 4接點，垂直安裝，帶密封橡膠件

 A4E-□□□□□□

①② ③④ ⑤ ⑥

①形狀

B：起動2接點型

C：起動2接點型+輔助接點型

②接點構成

2：起動2接點

③接點構成

0：無

1：斷路檢測1接點

④接點構成

0：無

1：握柄檢測1接點

⑤安裝配件

S：無配件

H：水平安裝型配件

V：垂直安裝型配件

⑥蓋

S：無蓋

A：橡膠蓋

主要作用

機構 標準 文件號

UL ＊ UL508 E76675

TüV產品服務 EN60947-5-1

（斷開） 請咨詢

CQC(CCC) GB14048.5 2003010305070634

項目 使用范圍 AC-15 DC-13

額定工作電流(Ie) 0.75A 0.55A

額定工作電壓(Ue) 240V 125V

額定絕緣電壓 250V

額定通電電流 2.5A

額定負載 DC24V 300mA（感性負載）

AC125V 1A（阻性負載）

小適用負載 DC24V 4mA

起動耐電壓 異極： 4.0kV、同極：2.5kV

使用環境溫度 -10～+55℃（不應結冰）

使用環境濕度 35～85%（不應結露）

保存環境溫度 -25～+65℃

絕緣電阻 100MΩ以上（DC500V兆歐表）

接觸電阻 100mΩ以下（初期值）

振動 10～55Hz 單振幅0.75mm以上

沖擊 150m/s2

機械壽命 OFF→ON ： 100萬次以上

OFF→ON→OFF（斷開） ： 10萬次以上

電氣壽命 10萬次以上

保護構造 IP65 （僅限帶密封橡膠件型號）

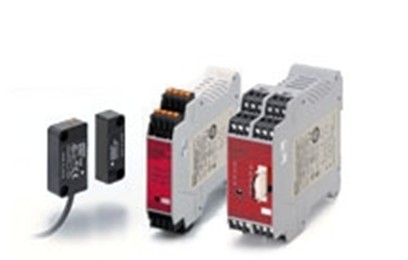

產品圖片
