歐姆龍E6C3-AG5B 360P/R 1M編碼器YS特點

歐姆龍E6C3-AG5B 360P/R 1M編碼器YS特點

真實數據：

電源電壓 DC12-10%～24V+15% (波紋（p-p）5%以下)

消耗電流 DC70mA以下

起動轉矩 常溫時: 10mN.m以下

溫時: 30mN.m以下

慣性力矩 2.3×10**-6 kg.m**2 以下

較大軸負載 徑向: 80N

連接方式 導線引出型 (導線長: 1m)

材質（本體） 鋁

材質（外殼） 鋁

材質（軸） SUS303

質量（包裝后） 約300g

軸向: 50N

允許較高轉速 5000r/min

環境溫度范圍 使用時: -10～70℃

保存時: -25～85℃

分辨率 360P/R

浪涌電流 約6A (時間: 0.8ms)

實物圖：

安裝使用：

型旋轉編碼器的機械安裝有高速端安裝、速端安裝、輔助機械裝

速端安裝:安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或然后一節

置安裝等多種形式。

高速端安裝:安裝于動力馬達轉軸端(或齒輪連接)，此方法是分辨率

高，由于多圈編碼器有4096圈，馬達轉動圈數在此量程范圍內，可充

齒輪間隙誤差，一般用于單向控制定位，例如軋鋼的輥縫控制。

另外編碼器直接安裝于高速端，馬達抖動須較小，不然易損壞編碼器。

分用足量程而提高分辨率，缺點是運動物體通過減速齒輪后，來回程有

減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，

此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。

型號：

E32-CC300

E32-DC300

E2Q2-N20E1-H BY OMG

E2Q2-N20E3-H BY OMG

E2Q2-N30ME3-H BY OMG

E2Q2-N30MY4-H BY OMG

E2Q2-N20E3-U

E2Q2-N30MF3-U

E2K-X4MF1

E2K-X4MF2

E2K-X15MF1

E2K-X15MF2

E2A-M30KN20-WP-B1 2M

E2A-M12LN08-M1-B1

E2A-M12LN08-M1-C1

E2A-M12LN08-WP-B1 2M

E2A-M12LN08-WP-B1 5M

E2A-M12LN08-WP-C1 2M

E2A-M12LS04-WP-B1 2M

E2A-M12LS04-WP-B1 5M

E2A-M12LS04-WP-B2 2M

E2A-M12LS04-WP-C1 2M

E2A-M12LS04-WP-C1 5M

E2A-M18LN16-M1-B1

E2FQ-X5D1

E2FQ-X10D1

E2FQ-X2D1

E2FQ-X2E1

E2J-JC4A 2M

E2J-W20MA 1M

E2K-C25MY1

E2K-C25ME1

E2K-C25MF2

E2K-C25MF1 10M

E2A-M18LN16-M1-C1

E2A-M18LN16-WP-C1 2M

E2A-M18LN16-WP-C1 5M

E2A-M18LS08-M1-C1

E2A-M18LS08-WP-B1 2M

E2A-M18LS08-WP-B1 5M

E2A-M18LS08-WP-B2 2M

E2A-M18LS08-WP-C1 2M

E2A-M30LS15-M1-B1

E2A-M30LS15-M1-B2

E2A-M30LS15-WP-B1 5M

E2A-M30LS15-WP-B2 2M

E2A-M30LS15-WP-C1 2M

E2C-CR8A

E32-DC9G

E32-CC500 5M

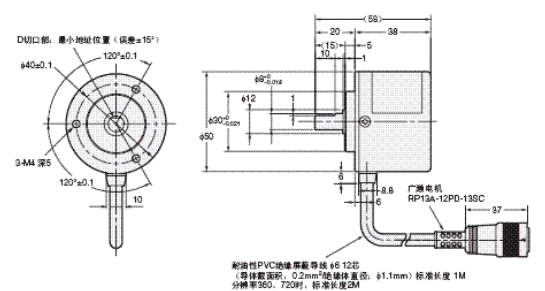

尺寸圖：
