★由兩部分或三部分構成的球閥

★氣動執行機構

★緊湊型結構

★光學位置指示器

★控制閥接口 NAMUR

整套球閥 2652 和 2655，由一個氣動旋轉執行機構（型號 2050）和一個二位二通球閥構成。球閥外殼由兩部分（型號 2652）或三部分（型號 2655）構成。通過一個標準端口連接執行機構與球閥（法蘭連接）。通過一個線性活塞和粗牙螺紋聯軸器，在執行機構中生成旋轉運動。旋轉執行機構會將球閥轉動 90°，由此打開或關閉管道截面。執行機構具有一個用于顯示活塞位置的光學指示器。此款緊湊型氣動球閥具有非常廣泛的用途，也可以在惡劣的、具有輕微侵蝕性的條件下使用

技術參數：

內孔 DN 10-50

閥體材質 PVC-U (PP, PVDF, PVC-C, ABS 可按需提供)

執行機構材質 PA (聚酰胺，玻璃纖維加強)

先導氣源接口材質 不銹鋼

密封材質

O 形圈

球密封

EPDM, FKM

PTFE

介質 對閥體和密封材質無侵害的氣體和液體

介質溫度

PVC閥體

(參見 242 頁上的圖)

0 to +60° C

環境溫度 -10 to +60 °C

連接口

PVC-U

(PP, PVDF 可按需提供)

油寧

熔接套管

控制介質 中性氣體、空氣

先導壓力

單作用執行機構

雙作用執行機構

5 - 10 bar (? 63 mm)

5 - 6 bar (? 100 mm)

2 - 10 bar (? 63 mm)

2 - 6 bar (? 100 mm)

旋轉角 90°±3°

90° 旋轉時間 1 - 3.5 s (取決于負載和先導壓力)

連接

執行機構與球閥之間

ISO 5211 和 DIN 3337 法蘭

安裝 可根據需要安裝，較好將執行機構朝上

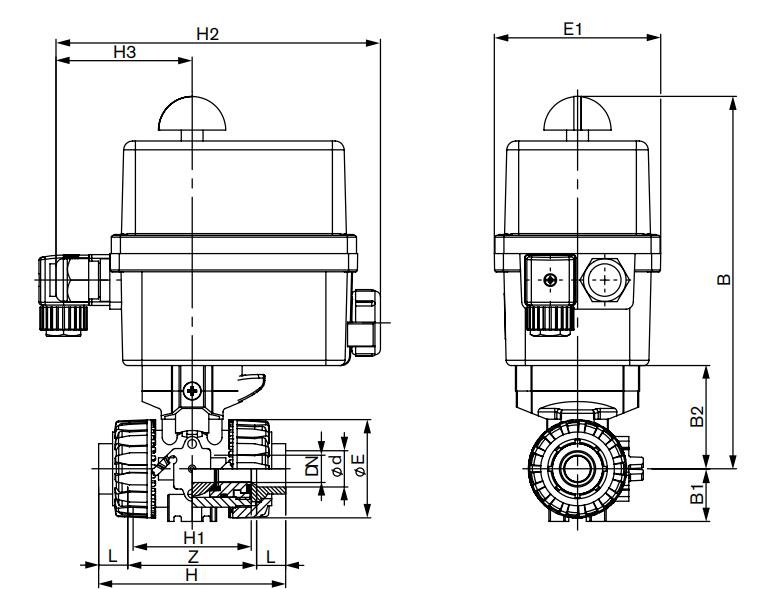

產品尺寸：

規格型號：

10 16 63 4.8 0 - 16 178 898 178 987

15 20 63 12 0 - 16 178 944 178 986

20 25 63 23 0 - 16 178 949 178 985

25 32 63 46 0 - 16 178 955 178 983

32 40 100 66 0 - 16 178 960 178 982

40 50 100 105 0 - 16 178 964 178 980

50 63 100 204 0 - 10 178 966 178 979

I 兩位兩通，雙作用 10 16 63 4.8 0 - 16 176 491 176 505

15 20 63 12 0 - 16 176 492 176 506

20 25 63 23 0 - 16 176 493 176 507

25 32 63 46 0 - 16 176 494 176 508

32 40 63 66 0 - 16 176 495 176 509

40 50 63 105 0 - 16 176 496 176 510

50 63 100 204 0 - 10 176 497 176 511
