訂購176353，寶帝閥島，12只/組

訂購176353，寶帝閥島，12只/組

詳細描述

適合氣動系統的模塊化閥島

類型8640 /商品編號176353

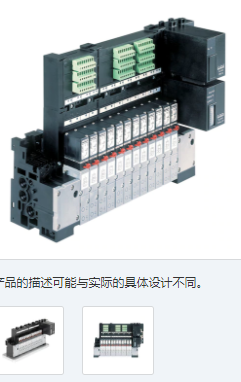

Produkt-Foto Typ 8640

產品的描述可能與實際的具體設計不同

8640閥島12只一組

緊湊型結構

模塊化結構

開關柜中的高靈活性，具有AirLINE Quick

閥門更換簡單（即使正在運行期間，也能進行P隔離 - 任選）

如需選擇正確的產品，

商品資料概覽

8640型閥島系統的氣動和電氣接口具有一致的模塊化結構，適合解決多樣化的復

雜控制任務。通過串接具有不同閥門數目的氣動模塊，可以在一個閥島上實現2到

24種閥門功能?？蛇x擇通過現場總線接口，匯流接口（并聯技術）或多極接口進

行電氣連接。該種閥門允許不同的使用可能性。外殼和連接模塊由GPZ的塑料

（聚酰胺）制造而成，可通

規格類型0460/6524/6525型號6526/6527 5470型

電氣連接?公共連接（并聯）?多針（D-Sub，25針）

與共同的聯系

與multipin連接

與現場總線連接

作為電連接技術的一個功能

較大。 3 A（通過各個閥門的電流總和）

較大。 3 A（通過各個閥門的電流總和）+較大值 3 A（中繼器）

Itotal = Ibase +（n x Ivalve）+（m x Irepeater）

n =閥門數量，m =中繼器數量，Ivalve =每個閥門的額定電流

Irepeater =每個中繼器的額定電流，m x Irepeater = max。 650毫安

基準值=

200 mA規格 基本電流Profibus-DP

200 mA規格 基本電流DeviceNet

和1巴的壓力差

壓力范圍[bar]測量為壓

氣壓

響應時間[ms]根據ISO 12238測量

Spezifikationen 3/2路閥2×3/2路閥

主體材料PA（聚酰胺）

密封材料FPM，NBR

介質潤滑和非潤滑干燥空氣，

中性氣體（5μm-過濾器）

MP11的端口連接法蘭

氣動模塊MP11型帶推入式連接

尺寸6毫米，D1 / 4，M7

手動覆蓋作為標準功能

電壓24 V DC *

標稱功率0.8 W 2×0.8 W，減少

功耗

占空比連續運行（100％ED）

ELEC。 連接

閥

矩形插頭2針

光柵5.08毫米

矩形插頭3針

光柵2.54毫米

使用2個螺釘M2×20進行安裝，使用2個螺釘M2×28

安裝位置根據需要，較好是先導閥直立

訂購176353，寶帝閥島，12只/組
