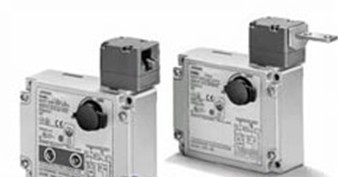

歐姆龍電磁鎖定安全門開關供應D4NL-1BFA-B

歐姆龍電磁鎖定安全門開關供應D4NL-1BFA-B

特點

可選擇操作鑰匙的插入方向和可調節安裝確保安裝的靈活性。

備有多接點結構型內置開關。

鎖定力為1300N以上。

可用于一般負載或微小負載。

產品陣容中新增M20導管尺寸型號。

IP67保護結構。

多種金屬頭部可選。

電磁線圈特性

項目        種類 DC24V            AC110V

額定工作電壓(ED) DC24V+10%,-15%    AC110V±10%

電流消耗                 約200mA            約50mA

絕緣                  Class B (130°C以下)

特性

聯鎖型類型2 (EN ISO 14119)

代碼級別   Low level coded (EN ISO 14119)

保護結構 *1 IP67 (EN60947-5-1)

壽命 *2 機械 1000000次以上

        電氣  500000次以上(AC250V 3A、電阻負載) *3

操作速度   0.05～0.5m/s

操作頻率        較大30次/min

斷開力 *4 小60N(EN60947-5-1)

斷開預行程 *4 小10mm(EN60947-5-1)

鎖定時拉拔強度 *5 小1300N

接點電阻   25mΩ以下(每個接點)

小適用負載 *6 DC5V 1mA電阻負載(N水準參考值)

額定絕緣電壓(Ui)   300V (EN60947-5-1)

額定頻率   50/60Hz

防觸電保護等級 Class Ⅱ (雙重絕緣)

污染度(使用環境)   3 (EN60947-5-1)

注1. 上述為初期的值。

　2. 開關接點可用于一般負載或微小負載。但是，已經連接過一般負載的接 點，就不能用于連接更小容量的負載。

因為接點表面在使用后可能會變得 粗燥而導致小負載的接觸性降。

*1. 本保護結構為基于標準(EN60947-5-1) 規定的測試方法測得的數值。請事先 確認密封性是否適應使用條件和環境。

　　盡管開關本體的設計結構可防止塵 埃和水等的進入，但請不要在粉屑、油、水或藥品等易進入頭部操作鑰匙插 入孔的場所使用D4NL。否則，可能導致開關損壞或發生故障。

*2. 壽命的測試條件為：環境溫度5～35°C、環境濕度40%～70%。詳情請咨詢 歐姆龍代表。

*3. 請不要對2個以上電路通電AC250V、3A。

*4. 以上數值為可進行安全操作的較要求。

*5. 根據GS-ET-19的測試方法測得。

*6. 該數值可能隨開關頻率、環境條件、性水準等而變化。請事先用實際負 載來確認。
