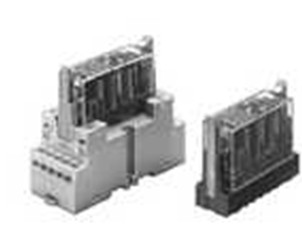

OMRON安全繼電器主要特點G7SA-3A1B

OMRON安全繼電器主要特點G7SA-3A1B

特點

新增Push-In Plus端子臺插座系列，與以往的螺釘端子相比，更節省配線工時（與以往的螺釘端子相比，可縮短配線工時約60%*）

帶導向接點繼電器（獲得EN 50205/Class A VDE）

備份機械CE標記（機械指令）

構成互鎖回路，可回避機械的危險狀態

備有4極、6極產品

便于繪制PWB圖形的端子配置

輸入輸出間加強絕緣，異極間也有一部分加強絕緣

開關部（接點部）

項目 負載         阻性負載

額定負載                AC250V 6A    DC30V 6A

額定通電電流          6A

接點電壓較大值          AC250V、DC125V

接點電流的較大值            6A

接點材質                  鍍金+銀合金

性能

接觸電阻 *1 100mΩ以下

動作時間 *2 20ms以下

響應時間 *3 10ms以下

復位時間 *2 20ms以下

動作電壓         相對額定電壓75%以下

復位電壓     相對額定電壓10%以上

較大開關頻率 機械 36,000次/h

                額定負載 1,800次/h

絕緣電阻*4 1,000MΩ以上

*1. 測量條件：DC5V 1A 電壓下降法。

*2. 測量條件：額定電壓

　　環境溫度條件：23℃

　　不含跳動時間。

*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。

　　測量條件：額定電壓

　　環境溫度條件：23℃

*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
