寶得兩位兩通比例電磁閥技術介紹00001135

技術介紹寶得兩位兩通比例電磁閥00001135

性能

?通用型

?0 - 12 bar 1)

?DN 0.8 - 2.0 mm

?G 1/8 或底板連

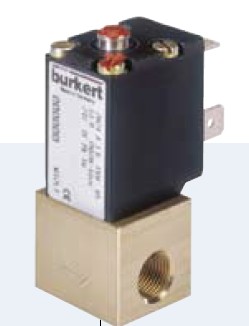

直動式比例電磁閥可用作過程

控制的調節閥，也適用于工藝真空。滯后

小、重復性好、靈敏度高，具有較高的調節

性能。彈性閥座密封使其具有緊閉功能，安

全性好。

8605 型控制器將模擬輸入信號轉換為

PWM 2) 信號，然后控制該閥動作。

8605 型控制器還具有以下功能：

? 通過內部電流調節對線圈發熱進行溫度補償

? 零點和量程設置方便

? 上升時間功能可減少快速的狀態變化

閥門技術參數

閥體材質      黃銅、不銹鋼

密封材質       FKM, 可按需提供 EPDM

介質           中性氣體、液體

介質溫度          -10° to +90 °C

環境溫度           Max. +55 °C

粘度               Max. 21 mm2/s

電源               24 V DC

功耗              5 W

負載周期             100 % 連續工作

連接口              底板, G 1/8, NPT 1/8, 可按需提供其它連接

電氣連接           2507 型工業標準 B 形電纜插頭

安裝方位              可根據需要安裝，較好將執行機構朝上

典型控制參數 3)

 遲滯                 < 5 %

重復性                    < 0.25 % F.S.

 靈敏度                   < 0.25 % F.S.

調節比                       1:100

閥門防護等級 IP65

1) 壓力參數 [bar]：相對于大氣壓的表壓

2) PWM: 脈寬調制信號

3) 控制特性的性能參數取決于過程條件
