日本SMC不給油式氣缸CDS1系列行程選擇

日本SMC不給油式氣缸CDS1系列行程選擇

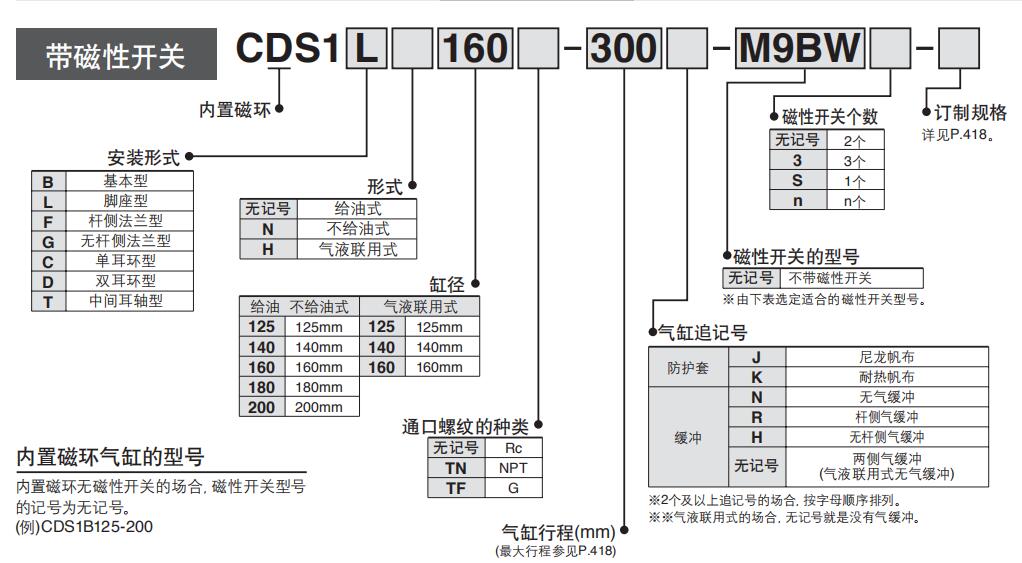

CDS1DN200-200-M9BL

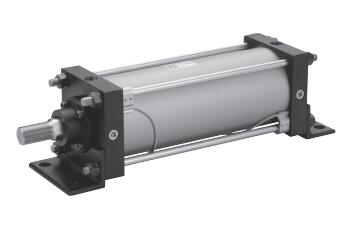

CDS1 系列 氣缸標準型

安裝方式 D 雙耳環型

形式 N 不給油式

缸徑 200 缸徑 200mm

通口螺紋的種類 - Rc

氣缸行程 200 氣缸行程 200mm

氣缸追記號 - 兩側氣緩沖（氣液聯用型無緩沖）

行程調整標記 - 無

雙行程標記 - 行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號2 - 兩側氣緩沖（氣液聯用型無緩沖）

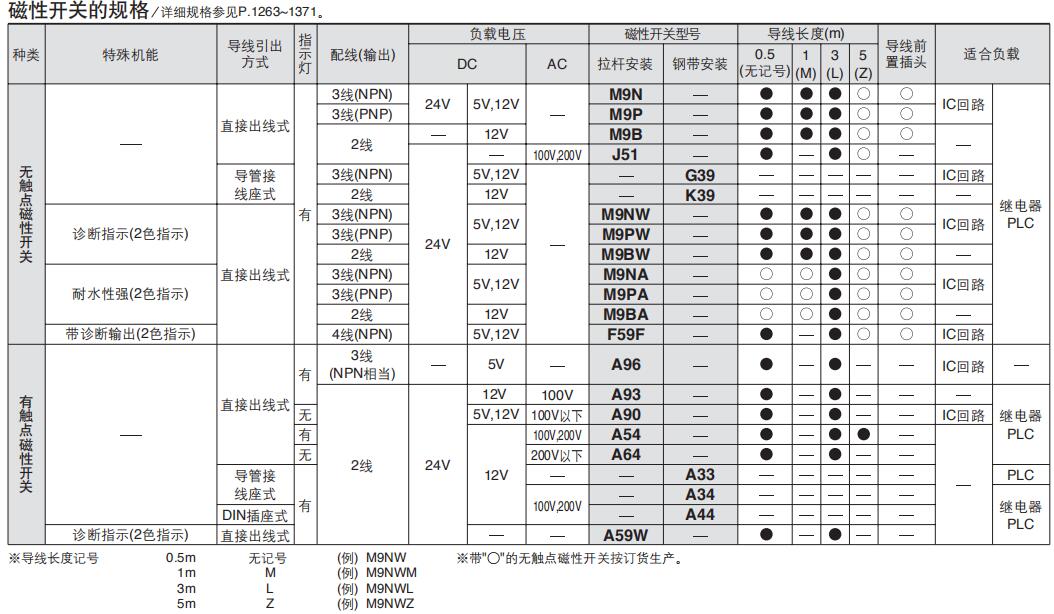

磁性開關型號 M9BL 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

連接口徑 3/4

作動方式 單桿雙作用

較使用壓力 0.05

較高使用壓力 0.7

環境溫度 常溫

作動速度 標準

緩沖形式 桿側氣緩沖 / 無桿側氣緩沖 / 兩側氣緩沖 / 無緩沖

內置磁環 內置磁環

桿端螺紋 桿端外螺紋

0.2MPa理論推力IN 5900

0.3MPa理論推力IN 8850

0.4MPa理論推力IN 11800

0.5MPa理論推力IN 14800

0.6MPa理論推力IN 17700

0.7MPa理論推力IN 20700

0.8MPa理論推力IN 23600

0.9MPa理論推力IN 26600

1.0MPa理論推力IN 29500

0.2MPa理論推力OUT 6280

0.3MPa理論推力OUT 9420

0.4MPa理論推力OUT 12600

0.5MPa理論推力OUT 15700

0.6MPa理論推力OUT 18800

0.7MPa理論推力OUT 22000

0.8MPa理論推力OUT 25100

0.9MPa理論推力OUT 28300

1.0MPa理論推力OUT 31400

桿端螺紋的種類 M

桿端螺紋尺寸 M45X1.5
