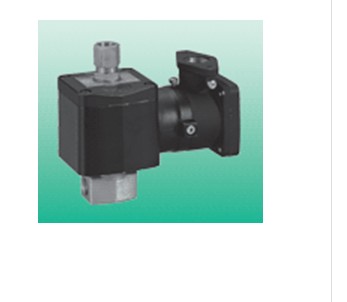

描述喜開理直動式 3 通閥效果

描述喜開理直動式 3 通閥效果

3CV-220 E1 06 L AC220

? 3通閥2位單電控 06 Rc1/8

電線連接

無符號 小型端子箱 ●

L 小型端子箱(帶指示燈) ●

電壓

DC24 DC24V ●

AC220 AC220V ●

通用規格

較使用壓力 MPa 0.01

耐壓力 MPa 1.0

環境溫度 ℃ -5～50(不得凍結)

手動裝置 鎖定、無鎖定型

切換位置分類

E1 2位單電控

配管口徑

氣口 A·B口

注2：使用時請不要濺上水滴或油等。

項目 內　容

3CV-220 Series

●適用缸徑：φ6～φ20

先導排氣方法 分別排氣型

供油 注1 不要

防護等級 注2 防塵

使用環境 不得在腐蝕性氣體中使用

注1：供油時，請使用透平油1種ISO VG32過量供油或間歇供油會導致工作不穩定。

●特點：適合鼓風的直動式3通閥。

單體閥

符號 內　容

閥的種類和操作方式 直動式提升閥

使用流體 壓縮空氣

較高使用壓力 MPa 0.7

描述喜開理直動式 3 通閥效果
