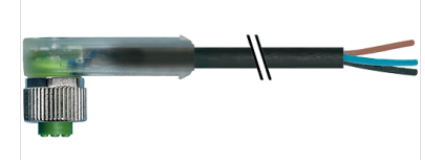

新款MURR的黑色連接器

新款MURR的黑色連接器

技術資料

母90°

M12,3極

2×LED（PNP）

Art-No。7005 - M12 Lite - （塑料六角螺釘）根據要求

鋅壓鑄，保護蓋涂層

塑料外殼具有良好的耐化學品和油。對腐蝕性介質的耐受性應根據您的應用進行單獨測試。有關要求的進一步細節 根據要求提供更多電纜長度

電纜

電線數量/直徑 3×0.34mm2

電線隔離 PP（br，bl，bk）

C軌道屬性 10 Mio.

材質（夾克） PUR（UL / CSA），焊接火花

外? 4.3毫米±5％

彎曲半徑（移動） 10×外?

溫度范圍（固定） -40 ... + 80°C

溫度范圍（移動） -25 ... + 80°C

電纜識別 653

電纜類型 5（PURschwei?funkenbest?ndig）

批準（電纜） cRUus（AWM-Style 20549/10493）; CE符合

電纜重量[g / m] 29,70

材料（電線） 銅線，裸露

電阻（） 較大。60Ω/ km（20°C）

單線?（鐵芯） 0.1毫米

建筑（） 42×0.1 mm（多股線6級）

直徑（） 3×0.34mm2

AWG 類似于AWG 22

材料（電線隔離） PP

材料特性（電線隔離） CFC-，鹵素，鎘，硅和無鉛

肖氏硬度（電線隔離） 74±3 D.

線?包括 隔離 1.25 mm±5％

電線的顏色/編號 br，bk，bl

絞合組合 3根電線扭曲

屏蔽 沒有

材質（夾克） PUR

材料屬性（夾克） CFC-，鹵素 - ，鎘 - ，硅樹脂和無鉛，亞光，粘附性，機器易于加工，耐磨，水解，微生物和焊接火花

肖氏硬度（護套） 58±3 D.

外?（夾克） 4.3毫米±5％

顏色（夾克） 黑色

耐化學性 良好的耐油，汽油和化學品（EN 60811-404）

熱阻 阻燃UL，F(xiàn)T2，IEC 60332-1，IEC 60332-2-2，焊接防火花

標稱電壓 300 V AC

測試電壓 2500 V AC

當前負載能力 根據DIN VDE 0298-4

溫度范圍（固定） -40 ... + 80°C，（+ 90°C，長10 000工作小時）

溫度范圍（移動） -25 ... + 80°C，（+ 90°C，長10 000工作小時）

彎曲半徑（固定） 5×外?

彎曲半徑（移動） 10×外?

彎曲次數（C軌道） 較大。10 Mio. （25°C）

行進距離（C軌道） 較大。5米（水平）

行駛速度（C軌道） 較大。3.3米/秒

加速度（C軌道） 較大。5米/秒

扭轉應力 ±360°/米

扭轉周期數 較大。1 Mio. （25°C）

扭轉速度 35次/分鐘

夾克顏色 黑色

技術數據

工作電壓 24 V DC±25％

工作電壓（僅限UL列出） 30 V DC

額定浪涌電壓 0.8千伏

每次接觸的工作電流 較大。4 A.

材料組 IEC 60664-1，I類

編碼 A編碼

LED顯示屏 （黃綠色）

鎖定端口 螺紋（M12×1 mm）TJ扭矩0.6 Nm，自鎖

壓縮腺體 M12（SW13）

保護 插入并擰緊IP65，IP66K，IP67（EN 60529）

材料 PUR

適用于波紋管（內部?） 10毫米

鎖定材料 鋅壓鑄，保護蓋涂層
