德國品牌MURR塑料連接器

德國品牌MURR塑料連接器

產品型號

Art.No： 7000-12101-0140300

替代產品：    7000-12101-0140500

重量： 0.14千克

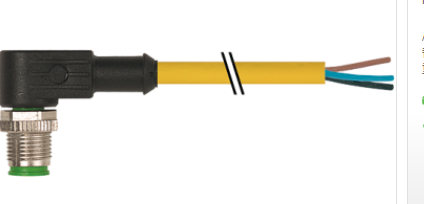

公頭90°

M12,4極，

帶電纜套管

塑料外殼，具有良好的耐化學品和油脂性能。對腐蝕性介質的耐受性應根據

您的應用進行單獨測試。有關要求的進一步細節 根據要求提供更多電纜長度

電纜

電線數量/直徑 4×0.34mm2

電線隔離 PVC（br，wh，bl，bk）

材質（夾克） PVC（UL / CSA）

外? 5.0毫米±5％

彎曲半徑（移動） 10×外?

溫度范圍（固定） -30 ... + 80°C

溫度范圍（移動） -5 ... + 80°C

電纜識別 014

電纜類型 1（PVC）

批準（電纜） UL（AWM-Style 2464/1731），CSA

電纜重量[g / m] 40,70

材料（電線） 銅線，裸露

電阻（） 較大。60Ω/ km（20°C）

單線?（鐵芯） 0.15毫米

建筑（） 19×0.15 mm（多股線5級）

直徑（） 4×0.34mm2

AWG 類似于AWG 22

材料（電線隔離） PVC

材料特性（電線隔離） CFC-，鎘 - ，硅樹脂和無鉛

肖氏硬度（電線隔離） 45±5 D.

線?包括 隔離 1.25 mm±5％

電線的顏色/編號 br，bk，bl，wh

絞合組合 4根電線扭曲

屏蔽 沒有

材質（夾克） PVC

材料屬性（夾克） CFC-，鎘 - ，硅樹脂和無鉛

肖氏硬度（護套） 85±5 A.

外?（夾克） 5.0毫米±5％

顏色（夾克） 黃色

耐化學性 良好的耐油，汽油和化學品

熱阻 阻燃UL 1581 VW1 / CSA FT1

標稱電壓 UL 300 V AC

測試電壓 2000 V AC

當前負載能力 根據DIN VDE 0298-4

溫度范圍（固定） -30 ... + 80°C

溫度范圍（移動） -5 ... + 80°C

彎曲半徑（固定） 5×外?

彎曲半徑（移動） 10×外?

夾克顏色 黃色

技術數據

工作電壓 較大。250 V AC / DC

工作電壓（僅限UL列出） 較大。30 V AC / DC

額定浪涌電壓 2.5千伏

每次接觸的工作電流 較大。4 A.

材料組 IEC 60664-1，I類

編碼 A編碼

鎖定端口 螺紋（M12×1 mm）TJ扭矩0.6 Nm，自鎖

壓縮腺體 M12（SW13）

保護 插入并擰緊IP65，IP66K，IP67（EN 60529）

鎖定材料 鋅壓鑄，亞光鍍鎳

材料 PUR

適用于波紋管（內部?） 10毫米
