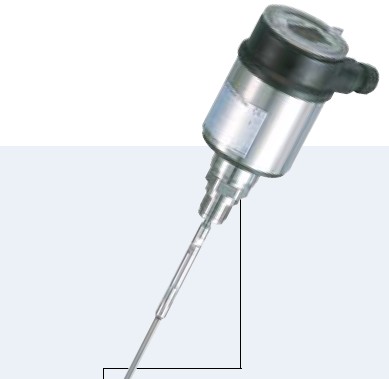

    8185 型變送器帶鋼纜式或鋼棒式探頭，

適用于連續液位測量。不僅用于液體，也可

用于固體，適用于所有行業。

    較大測量范圍可達 32 米，尤其適用于

較高的貯罐。即使在產生強蒸汽、密度變化

或介電常數變化等工況下也不會影響其測量

精度。

    探頭上或貯罐壁上形成沉淀或產生凝結等

都不會影響其測量結果。

性能

? 通用液位和料位變送器

? 4-20mA/Hart 2 線制

? 可用于含灰塵和蒸汽的介質

? 帶顯示器和設置鍵盤

技術參數

測量類型      液體液位和固體料位

小介電常數    er > 1.6

死區

鋼棒式￠6 mm     距探頭頂部：80 mm；距探頭底部：0 mm

鋼纜式￠4 mm     距探頭頂部：150 mm；距探頭底部：250 mm

介質溫度     -30 至 150℃

環境溫度

帶顯示器、調整元件    -20 至 70℃（工作與貯存）

過程壓力         -1 至 40 bar（取決于過程接頭）

溫度漂移         0.06%/10 K（與較大測量范圍有關）

測量范圍         0.08-4 m 或 0.15-32 m

過程連接         螺紋 G 3/4”, G 1”

材質

外殼/蓋             PBT，不銹鋼 316L /PC

 密封圈/接地端子     NBR / 不銹鋼 316L

 浸濕部件

 過程接頭          不銹鋼 316L 和 PCTFE

 過程密封          FKM

 內部導體

（至鋼纜/鋼棒）      不銹鋼 1.4462

 鋼棒￠6 mm          不銹鋼 316L

鋼纜￠4 mm，帶重錘     不銹鋼 316 (1.4401)

長度

鋼棒式￠6 mm        0.3-4 m；橫向負載： 4 Nm

 鋼纜式￠4 mm       1-32 m；較大拉伸負載：5 kN

電氣連接     電纜接頭 M20 x 1.5

防護等級     IP66/IP67，電纜接頭連接好時

過壓等級     III

保護等級     II

相對濕度     45-75 %，無凝露
