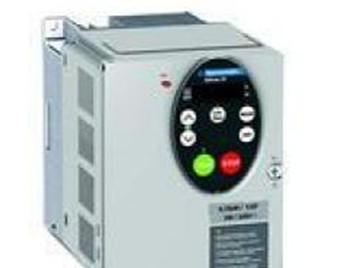

串行通訊錯誤。 一個電機電流傳感器無法工作。 網絡通訊錯誤。

 圖形顯示選件電纜斷開。 參數 F401 至 F494 設置不正確。

電機對于變頻器而言過大。電機電纜尺寸過小。

電機在自整定開始時仍在轉動。變頻器驅動的不是三相感應電機。

設置 [ 風閥反饋類型 ] (F580) 為 0 或 1。檢

查 FL 繼電器連接 (FLA/FLB)。

檢查繼電器配置 (F130/F132)。

使用邏輯輸入功能 51 或者參數 F748 累計輸入功率值。

增大加速時間參數 （ACC 或 F500）。

為參數 [ 電機控制模式 ] (Pt) 選擇正確的設置值。

啟用飛車起動，參數 F301。

調節開關頻率參數 F300。

設置參數 F316 為 1 或 3。

使用 1000 V 測試工具高阻表檢查電機和電機

電纜有無接地故障。

增大減速時間參數 （dEC 或 F501）。

設置參數 F316 為 1 或 3。

使用 1000 V 高阻表檢查電機和電機電纜有無接地故障。

減小負載波動。檢查負載。設置參數 F316 為 1 或 3。

機箱通風口被阻塞。有熱源距離變頻器過近。變頻器散熱器溫度傳感器功能失常。

已計算的電機轉矩已經達到參數 F616 所設置的水平。電機堵塞。輸出相缺失。沖擊性負載。

測得的電機電流已降至參數 F611 所設置的水平以下。輸入電壓過。

自整定正在進行。 當顯示檢測故障時，按 STOP( 停機 ) 鍵

之后，顯示本消息。

直流制動正在進行。 電機軸固定控制。 圖形顯示選件有一個鍵被按下過0 秒。

圖形顯示選件有一個鍵不能正常操作。

所輸入值 ( 如頻率 ) 的位數大于 4 ( 高位優先 )。

在自動控制或遠程控制模式下使用操作面板來停止運行。

點 1 和 點 2 的頻率設置信號設置得過于接近。

總體輸入電度大于 999.99 kWh。 總體輸出電度大于 999.99 kWh。

auh 數據組中的 一個和然后一個數據項被顯示。

在編程中，輸入了一個出參數 大值和小值的值。

參數被初始化為缺省值。  使用 F256 所選擇的自動停機功能被激活。

相間輸入電壓過。  ST-CC （運行許可）回路開路。  當邏輯輸入分配功能要確認時，已激活該邏輯輸入。

如果直流母線電容未完全放電，請與當?shù)氐?a href='http://sh-hancheng.cn/product/47866.html' target='_blank' class='key_tag'>施耐德電氣聯系。不要修復或操作變頻器。

增加變頻器周?chē)淖杂煽臻g，移除變頻器附

近的一切熱源，以降環境溫。檢查風扇運行狀況。

參數 [ 電機控制模式 ] (Pt) 的設置不正確。

電機被阻塞。持續進行速運行。電機上施加的負載過大。輸入電壓異常波動。供電網高于 200 kVA。

功率因數補償電容器切換。電網上 SCR 投切。變頻器正在對轉動中的負載啟動。

間歇性輸出相故障。減速時間過短。位能性負載。輸入電壓異常波動。供電網高于 200 kVA。

查找原因并清楚故障。對變頻器重新上電來確認已糾正的檢測故障。

在熱過載之后反復進行熱狀態復位可能導致電機的熱應力。

當故障出現時，應再重新起動之前立即檢查電機和被驅動設備有無問題 （如軸鎖定或機械過載）。還應檢

查對電機的電源有無異常狀況 （如缺相或相不平衡）。

復位后的值不隨復位類型變化的參數。

復位后的值隨復位類型變化的參數。

復位后的值與變頻器型號有關而不隨復位類型變化的參數。

復位后的值與變頻器型號和復位類型均有關的參數。復位后值不變的參數。

下表列出了復位后的值不隨復位類型變化的參數。

為了確定一個參數在復位之后的值，應在 一欄中查找該參數，再在該行中查閱缺省值欄。在參數與缺省值交

叉處出現的數字即為在 任何類型 [ 參數復位 ] 的復位之后的參數值 (tYP) = 1， [ 參數復位 ] (tYP) = 2 或

檢查網絡控制設備和電纜。檢查通訊時參數 F803 的設置。

檢查遠程圖形顯示選件電纜。檢查 F829 參數的設置。更換變頻器。

檢查網絡控制設備和電纜。檢查 RJ45 電纜。

正確設置參數 F401-F494。使用較大規格的變頻器。使用較大規格的電機電纜。

主控制板不能工作。 風閥鎖定在閉合位置。 風閥保持在打開狀態或焊接。 累計輸入功率值大于 999.999 kWh。 加速時間過短。

參數 [ 電機控制模式 ] (Pt) 的設置是不正確的。

變頻器在對轉動中的負載起動。

變頻器在向阻抗電機供電。接地故障。

加速中出現短路或接地故障。 減速時間過短。接地故障。

減速中出現短路或接地故障。 負載突然波動。負載情況異常。

恒速過程中出現短路或接地故障。 接地故障。 相位間輸出短路。

電機阻抗過。變頻器冷卻風機不工作。環境溫度過高。

檢查繼電器配置 (F130/F132)。

確認在開始自整定之前電機已停機。僅使用變頻器對三相感應電機供電。

設置參數 參數復位 ] (tYP) 為 6。

如果這樣不能錯誤，則應更換變頻器。

設置 [ 風閥故障管理 ] (F583) 為 0。

檢查 FL 繼電器連接 (FLA/FLB)。

使用 1000 V 高阻表檢查電機和電機電纜有無接地故障。

使用 1000 V 高阻表檢查電機和電機電纜有無接地故障。

使用 1000 V 高阻表檢查電機和電機電纜有無接地故障。

為了禁用自動停機功能，應將頻率命令提高到下限頻率 LL+F391 以上，或關閉運行命令。

測量主回路電源電壓。如果電壓處于正常水平，則變頻器需要修理。閉合 ST-CC 回路。

禁用已配置的激活 Li。如果變頻器在幾秒鐘后重新起動，則它為正常運行。

要重新開始運行，應復位變頻器或再次輸入一個運行信號。

預警代碼按以下從左到右的順序在嵌入式 HMI 上顯示并閃爍：C、 P、 L、 H。

如果兩個或更多問題同時出現，則將出現以下預報警代碼之一并閃爍：CP、 PL、 CPL。

當出現不能復位的故障時：斷開所有電源，包括可能會帶電的外部控制電源。

將所有電源分?jǐn)嘌b置鎖定在打開位置。等待 15 分鐘允許直流母線電容放電

（變頻器 LED 不是直流母線電壓有無的指示燈）。

測量 PA/+ 與 PC/- 端子之間的直流母線電壓，以確保母線電壓于直流 42Vdc。

在冷卻之后復位變頻器故障，重新開始運行。

功率因數電容器切換。SCR 在供電網上切換。變頻器正在對轉動中的負載起動。間歇性輸出相故障。

輸入電壓異常波動。供電網高于 200 kVA。功率因數電容器切換。SCR 在供電網上切換。

變頻器正在再生 - 負載導致電機以高于變頻器輸出頻率的頻率運。間歇性輸出相故障。

[ 參數復位 ] (tYP) = 3)。

下表列出了其值在復位之后取決于復位類型的參數 （[ 參數復位 ] (tYP) = 1， [ 參數復位 ] (tYP) = 2 或 [ 參

數復位 ] (tYP) = 3）。

要確定復位之后的參數值，在 一列中定位該參數，并通過該行找到對于復位類型的列來讀取。在該參數和復

位類型交點出現的數就是在對應類型復位之后參數的值。

當給變頻器下載配置時，賦有功能的端子已經被激活。變頻器處于重啟過程中。發生瞬間停機。

由 F302 設置的減速停止禁用功能（瞬間斷電連續運行）被激活。

如果消息在幾秒后消失，則為正常。再次按下 STOP （停機）鍵以檢測到的故障。

如果沒有故障發生，報警代碼在幾秒鐘后消失。釋放圖形顯示選件上的按鍵。

如果這樣不能錯誤，則應更換變頻器。

降與單位無關的頻率放大率 [ 定制頻率值 ] (F702)。

按 STOP( 停機 ) 鍵進行緊急停機。要取消緊急停機，可按其他任何鍵。

將點 1 和點 2 的頻率設置信號設置得相距更遠。在斷電或輸入端子 CKWH 開啟或顯示

時，按下鍵并保持 3 s 或更長時間。在斷電或輸入端子功能 CKWH 起動

或顯示時，按下鍵并保持 3 s 或更長時間。按 MODE( 模式 ) 鍵退出數據組。

輸入一個處于參數邊界范圍內的值。如果消息在幾秒后消失，則為正常。
