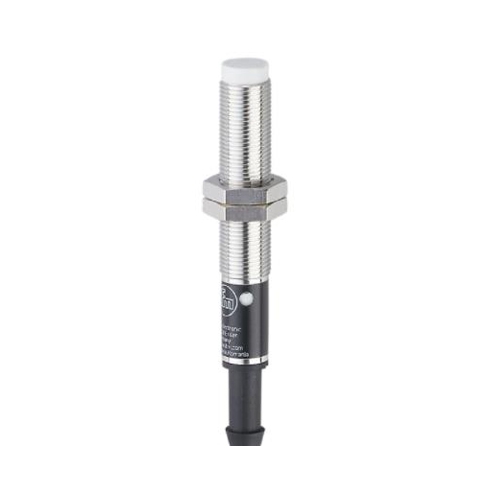

德國IFM電感式傳感器，產品性能與效果

德國IFM電感式傳感器，產品性能與效果

/測試

EMC電磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF電磁場輻射 10 V/m

開關量輸出DC的持續電流負載 [mA] 100

開關頻率DC [Hz] 100

短路保護 有

應用

抗壓強度 [bar] 100

注意抗壓強度

感應面

電氣數據

工作電壓 [V] 10...36 DC

開關狀態 4 x 90° LED, 黃色

附件

附件（附送）

固定螺母: 2

注釋

包裝單位 1 件數

電氣連接 - 插頭

接口 接插件: 1 x M12; 觸頭: 鍍金的監控范圍

感應距離 [mm] 5

工作距離 [mm] 0...4.05

精度/偏差

校正系數 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.6 / 鋁: 0.5 / 銅: 0.3

遲滯 [Sr的百分比] 1...20

工作條件EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射頻場感應的傳導抗擾度 10 V

EN 55011 發射 等級B

抗沖擊性

EN 60068-2-27 Ehc 1 J

MTTF [年] 1606

UL

Ta 0...40 °C

Enclosure type Type 1

電流損耗 [mA] < 20

防護等級 III

反相保護 有

輸出

電氣設計 PNP

輸出功能 常開

開關量輸出DC電壓降較大值 [V] 2.5

環境溫度 [°C] 0...100

外殼防護等級 IP 68; IP 69K

短路保護類型 脈沖

過載保護 有

電源 Limited Voltage/Current

文件數量UL E174191

機械技術數據

重量 [g] 55

外殼 螺紋結構

安裝 齊平安裝

尺寸 [mm] M18 x 1 / L = 70

螺紋代號 M18 x 1

原材料 外殼: 不銹鋼(1.4404 / 316L); 感應面: 不銹鋼(1.4404 / 316L); 固定螺母: 不銹鋼(1.4404 / 316L)

金屬外殼 有

顯示器/操作件

顯示

電氣設計 PNP

輸出功能 常開

感應距離 [mm] 5

外殼 螺紋結構

尺寸 [mm] M18 x 1 / L = 70
