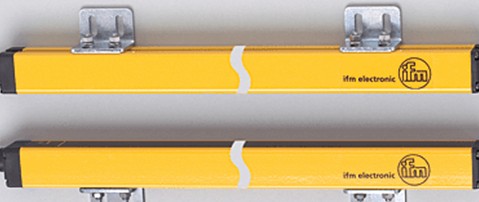

IFM安全光幕技術特性O(shè)Y046S

IFM安全光幕技術特性OY046S

性能

的危險區域和門的防護

符合 IEC 61496 4 類的要求

單元可選范圍寬廣

緊湊堅固的設計，適用于嚴苛工業環境

通過久經考驗的 M12 連接器輕松連接

技術參數

產品特征

光線種類 紅外線

尺寸 [mm] 963 x 28 x 30

工作條件

使用地點        等級C符合EN 60654-1標準, 應用不受天氣影響

環境溫度 [°C]   -10...55

存儲溫度 [°C]   -20...70

允許 大的相對空氣濕度 [%]   95

外殼防護等級            IP 65; IP 67

應用

保護功能           手保護

電氣數據

工作電壓公差 [%]     20

工作電壓 [V]      24 DC

防護等級           III

反相保護              有

開機延遲時間 [s]      < 2

光線種類            紅外線

波長 [nm]      950

機械技術數據

尺寸 [mm] 963 x 28 x 30

原材料          外殼: 鋁; 前面透鏡: PC

結構長度 [mm] 963

顯示器/操作件

顯示     發射裝置 1 LED

            接收裝置 2 LED

接收裝置

電流損耗 [mA] 83

發射裝置

電流損耗 [mA] 42

輸出

電氣設計          PNP

OSSD輸出數   2

每個OSSD輸出電流負載 大值 [mA]   400; (24 V)

短路保護             有

監控范圍

保護區域高度 [mm] 910

分辨率(檢波容量d) [mm] 30

保護區域?qū)挾?(光強度） [m] 0...4

保護區域?qū)挾龋ǜ吖鈴?qiáng)度） [m] 3...12

電氣連接 - 接收裝置

接口 接插件: 1 x M12; 電纜長度 大值: 100 m; 用于芯線橫截面0.34 mm2

電氣連接 - 發射裝置

接口 接插件: 1 x M12

反應時間

反應時間 [ms]   12

IFM安全光幕技術特性OY046S
