綜合參數；CAMOZZI扁平吸盤VTCF-0300S-1/8M

綜合參數；CAMOZZI扁平吸盤VTCF-0300S-1/8M

簡介：

? 直徑范圍廣，橡膠件為橡膠或硅橡膠兩種材質（可選）

? 淺薄的外形設計減少了內部容積，能使工作周期縮短，可選配小型的真空發生器

? 緊湊型設計，在高加速度時可承受橫向負載，可用于快速搬運物體的場合

? 吸盤底部的特殊結構，減少了搬運薄壁零件發生變形的可能

? 抽吸階段工件的移動可忽略不計

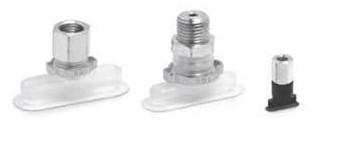

VTCF 系列扁平吸盤（圓形）由螺紋接頭和橡膠件組成，其橡膠件為圓形。具有性高且耐磨性強的特點。對于直徑小于 60mm 的吸盤，螺紋接頭可直接插入橡膠件連接在一起，對于直徑大于 60mm 的吸盤，安裝盤與橡膠件硫化在一起，螺紋接頭與橡膠件需擰入安裝盤。螺紋接頭與橡膠件可以分別訂購。

VTCF 系列吸盤主要用于搬運表面光滑或略微粗糙的工件，如不同材料的鋼板、拉伸型材、紙板盒、塑料件和木材等。

應用：

- 搬運表面光滑或略微粗糙的平板工件

- 硅橡膠吸盤可于高溫環

參數

類型    由橡膠件和螺紋接頭組成，高耐磨性

結構形式    - 螺紋接頭和橡膠件不預先裝配

- 直徑小于 60mm 的吸盤，螺紋接頭與橡膠件安裝在一起

- 直徑大于 60mm 的吸盤，螺紋接頭與硫化在橡膠件上的安裝盤安裝在一起

維護保養    可更換橡膠件

工作溫度    橡膠材質：-30 ÷ 120°C（短時間，< 30s）；-10 ÷ 70°C（長時間）

硅橡膠材質：-50 ÷ 220°C（短時間，< 30s）；-30 ÷ 180°C（長時間）

VTCF 系列扁平吸盤（圓形）

吸盤直徑 3.5 - 95 mm

連接螺紋 M3, M5, G1/8, G1/4（均有內螺紋和外螺紋）
