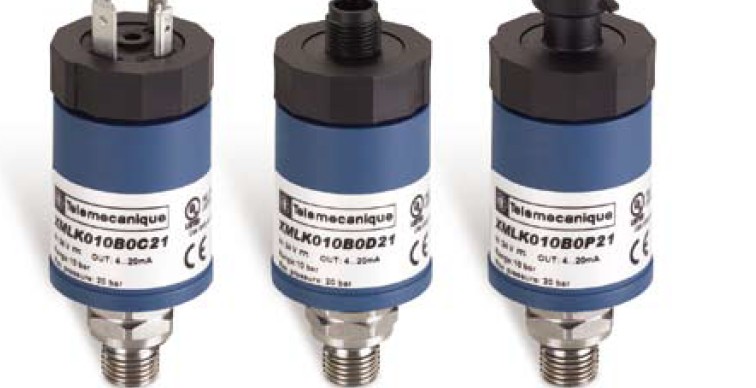

施耐德電子壓力傳感器信號輸出，SCHNEIDER電氣參數

施耐德電子壓力傳感器信號輸出，SCHNEIDER電氣參數

靜態平衡閥可以根據需求調節閥門 Kv 值 ( 流量系數 ), 可用于供熱、制冷和生活水

統中平衡流量。壓力平衡式閥芯結構和完全關斷設計

數字手輪和鎖定裝置，確保操作人員能夠便捷精 確的進行平衡調試和鎖定

自密封測壓孔線性流量特性

閥產品。執行器具有智能扭矩控制，可對電機進行失速保護，同時

在待機狀態保持度功率運行，為設備管理提供了的產品選擇。

MD...B 系列風閥執行器是一款提供開 / 關控制的開關型風閥執行器，可以適用于不同

的風閥及樓宇的安裝，執行器有 24V 和 230V2 個版本，部分版本可自帶輔助開關功能 (-S 型號 )。

MD40 風閥執行器為電容自復位執行器，可以在斷電情況下，自動回復到設定的初始位置。

大支持面積達 8m2 的風閥24 Vac/Vdc2…10 V 位置反饋長使用壽命

作為全球能源管理的專家，施耐德電氣為全球 100 多個國家，提

導壓管末端設計有手動閥門，在現場沖刷管路時將閥門關閉，可避免導壓管堵塞，

在正常使用時再將此手動閥打開，導壓管才得以導通標配測壓孔，便于調試測量閥門兩端壓差

通過旋轉調整螺母即可設定壓差，操作方便簡單的排氣孔設計，可以輕松的將腔體內的空氣排盡

螺紋連接產品自帶可讀數手輪，通過手輪度數可以初步調整所控壓差。便于快捷調試

從表格中選取用戶所需壓降△ PC選取與管路同尺寸的閥門

確定所需流量是否小于 大流量 Qmax，如果不是，選擇為接近的大一尺寸，或是更大的△ PC

VGP 動態平衡電動調節閥的調節閥芯具備一般座閥的調節性能，可根據需要精 確調節

水量；同時內置平衡閥芯，水流的平穩?？蓱?yīng)用于空調系統的空氣處理設備，

空調系統的舒適性和節能性。常被應用于空氣處理機組，新風處理機組等多種冷暖設備的應用場合。

供了智能化的解決方案，施耐德電器旗下的各類傳感器，在能源

大口徑產品使用高性能材料：閥體采用 QT450-10 標號球墨鑄鐵，閥芯部件采用ANSI304不銹鋼

VDP 動態壓差平衡控制閥內置平衡閥芯，高性能膜片和彈簧組成的動態壓差平衡組件，

可以保持閥體本身到導壓管的安裝點之間的管路的動態壓差平衡。VDP 動態壓差平衡

控制閥主要用于保持一段管路或一個閥門兩端的動態壓差平衡，使其流量穩定，控制

精準。可以和電動開關閥，電動調節閥，靜態平衡閥等閥門一起用于：HVAC 換熱設

備支管路 ( 包含多臺設備 )/ 一臺 HVAC 換熱設備等多種場合。

閥體采用球墨鑄鐵 QT450-10，堅固耐用高性能彈簧和膜片均通過百萬次壽命測試

壓差可自由設定，有 20kPa~80kPa 和 40kPa~160kPa 兩種范圍選擇，調節精度高，范圍廣

口徑從 DN25 至 DN250，適用于各類型 AHU 或者需要進行流量平衡控制的設備

緊湊型設計，可安裝于狹小空間閥門關斷壓差高，泄露量非常小

平衡腔采用內置導壓管，與外置導壓管相比能有效避免現場安裝的碰撞和損壞，結

構更加緊湊直行程調節閥芯配備高靈敏度執行器，調節性能

座閥閥芯優 秀的等百分比調節特性

大流量可調節，可通過流量限定器遠程調節調節易操作

U 形栓連接設計，可直接連接 Forta 系列執行器，無需連接件

高流量設計，可用于大型暖通空調系統

施耐德電氣提供全系列風閥執行器產品，可用于控制各類大小的風

和基礎設施，工藝過程，建筑自動化和數據中心 / 網絡，以及住宅

領域的廣泛應用中占據領導位置。

STR 系列墻裝面板適用于多種生活空間，在當代新舊建筑上均可安裝，可直接安裝在

墻體或接線盒上，安裝底座適用于任意安裝方式。適用于房間、風管、水管和室外等環境。

安裝簡便，外形美觀，并且與各種施耐德電氣控制系統相兼容。

STR300 是一種可將測得的溫度值轉變成電壓信號的房間溫度傳感器。該傳感器出廠

時包含一個 B 級 Pt100 傳感元件和一個安裝在盒內的放大器。STR300 既可以安裝在

STR800 系列房間溫度傳感器與 I/A 系列控制器配合使用，可替換現存的 TSMN 產品。

STR800系列產品安裝簡便，可直接安裝在墻面或接線箱上，可用于辦公室、酒店、學校、

商場等任何公共建筑。

STD300 為浸入式安裝，用于測量風管空氣溫度。采用 2 芯電纜線進行連接，同時供

電和信號傳輸?？蓪y(cè)得的溫度值轉變成 4-20mA 的電流信號的溫度傳感器。出廠時

包含一個不銹鋼浸入式套管，安裝在盒內的傳感元件和放大器。

STD400是一種可將測得的電流的平均值轉變?yōu)?-20mA的電流信號的平均值傳感器。

該傳感器用于測量風管內的空氣溫度。

STD400-04 的浸入長度為 0.4 米。5 個測點沿浸入長度平均分布，且有一個銅管保護

測點。銅管可達到小彎曲半徑 50mm 的弧度，以便探針橫穿風管進行測量。

大型風管采用浸入長度為 3 米或 6 米的 STD410-30 或 STD410-60 傳感器，整個浸入

傳感元件和放大器封裝在獨立的部件內，以防電子設備過熱。兩個部件由一條 2 米纜相連。

傳感元件可直接安裝在水管外部 ( 大直徑 100mm) 如供水管和回水管等。傳感器

線是 2 線制，同時供電和傳輸信號。測量信號由外部負載電阻讀取。

墻體表面，也可以安裝在干燥、無塵房間內的標準配電箱內。

STR150 墻裝面板適用于辦公建筑、酒店、醫院、學校和商場等公共設施。它外形美觀，

界面友好，可與任何現代建筑相配。操作和安裝簡便，可直接安裝在墻面或接線盒上，

安裝底座適用于任意安裝方式。該傳感器配有用以顯示數據的 LCD 屏幕。

STR350 通過 Lon 通訊協議來顯示和控制房間溫度及風機速度。可選擇控制單一照

明設備系統或單一遮陽窗系統，或二者同時控制?？蓱?yīng)用于 TAC Vista 經典網絡，從

而無需使用綁定工具。此外，STR350 還具有一個額外的 AI 點 (0-10Vdc)，可以連接

CO2、相對濕度或占用傳感器。均配備一塊 LCD 顯示屏以顯示模塊的各種功。STR 墻

裝面板可直接安裝在墻面或接線盒上。

STO300 溫度傳感器出廠時為一個整體，包含一個傳感元件和安裝在盒內的放大器，

可阻擋紫外線。該傳感器可安裝在室外墻面上，盡可能安裝在北外墻上。該傳感器與

2 芯線纜相連，同時供電和傳輸信號。測量信號由一個外部負載電阻讀取。

SHD100 為一款靈敏的濕度傳感器，可測量相對濕度并將測得值轉變?yōu)?2 種可選輸出

信號：0-10V 或 4-20mA。SHD100 為浸入式安裝，可測量空氣管道中的相對濕度。

該傳感器出廠前為一個整體，包含一個帶傳感元件的鋁制安裝部件和安裝在盒內的放大器。

SHD100-T包含NTC1.8kΩ和NTC10kΩ 類型 2 可供選擇的溫度傳感器，適用于Vista 和 I/Net 產品

SHD101-T5包含NTC1.8kΩ和NTC10kΩ 類型 3 可供選擇的溫度傳感器，適用于Vista 和 Continuum 產品

SHD101-T6包含NTC5.02kΩ 的溫度傳感器，適用于Satchwell產品

SHO100 為一款靈敏的濕度傳感器，可測量相對濕度并將測得值轉變?yōu)?2 種可選輸出

信號：0-10V 電壓或 4-20mA 電流。SHD100 可安裝在室外或需要穩健設計的室內區域，如倉庫、游泳池等。

SHO100-T 包含 NTC 1.8kΩ 和 NTC 10kΩ 類型 2 可供選擇的溫度傳感器，適用于Vista 和 I/Net 產品

SHO101-T5 包含 NTC 1.8kΩ 和 NTC 10kΩ 類型 3 可供選擇的溫度傳感器，適用于Vista 和 Continuum 產品

長度均為傳感測量部分。該類型傳感器出廠前為一個整體，包含一個帶有放大器和傳

感器的接線盒。

該類型傳感器應由 2 芯電纜線連接，同時供電和傳輸信號。

STP660 溫度傳感器可浸入式安裝在水管系統，需要一個單獨的套管。配有一個可從

100mm 延伸至 300mm 的可伸縮式探針。探針長度可調，適合于任何尺寸的套管。探

針尖端有熱導電膠，以確保時間常數 佳。套管是密封的，便于更換傳感器。

STP 系列外殼配有一個 20mm 的電纜接口和一個 20mm 的電纜密封套。因該類型傳

感器套管材料有黃銅和不銹鋼兩種選擇，套管尺寸有 120mm 和 200mm 兩種選擇，

故套管必須單獨訂購。見目錄中套管部分的 DWA 范圍。

STP300 是一種可將測得的溫度轉變?yōu)?4-20mA 電流信號的浸入式溫度傳感器。

STP300 適用于水管系統，需要一個單獨的套管，浸入式安裝。套管是密封的，便于傳感器替換。

套管需單獨訂購。該傳感器適用于測量高溫或溫環境，與 2 芯電纜相連，同時供電

和傳輸信號。測量信號由外部負載電阻讀取。

適用于大多數水管傳感器的套管列表。Satchwell 水管傳感器采用 DWA 套管。注意：

套管必須單獨訂購。

STC300 是一種可將測得的溫度轉變成 4-20mA 電流信號的綁扎式水管傳感器。該傳

感器出廠時為一個整體，包含一個水管螺絲鉗，傳感元件和一個安裝在盒內的放大器。
