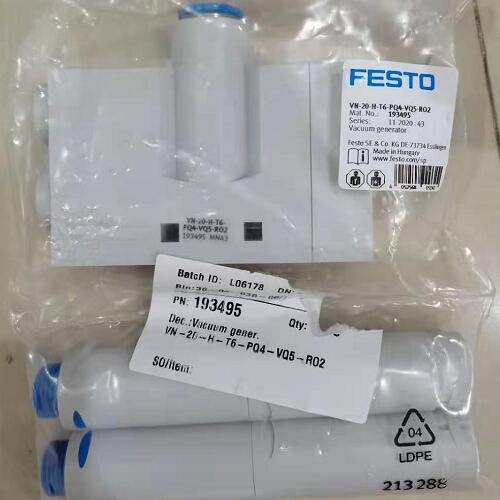

FESTO真空發生器，F(xiàn)ESTO有YS

FESTO真空發生器，FESTO有YS

拉伐爾氣嘴公稱通徑 [mm] 0.45 0.7 0.95

寬度 [mm] 10 15 15

OVEL-…-L 大抽氣量/標準

結構特點 T型

噴射特性 OVEL-…-H 高真空度/標準

集成功能 電控開關閥

工作壓力 [bar] 2…7

額定工作壓力 [bar] 4

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 不能用潤滑介質工作

環境溫度 [°C] 0 … +50

介質溫度 [°C] 0 … +50

耐腐蝕等級 CRC1) 2

CE 標記

(參見合格聲明)

符合歐盟電磁兼容性指令2)

防護等級 IP40OVEL-…-PQ-VQ4 適用氣管外徑 4 mm 適用氣管外徑 4 mm –

OVEL-…-PQ-VQ6 – – 適用氣管外徑 6 mm

真空接口 OVEL-…-VQ3 適用氣管外徑 3 mm – – –

消聲器結構特點 開放式 –

OVEL-…-VQ4 適用氣管外徑 4 mm 適用氣管外徑

適用氣管外徑 6 mm

氣接口 3 OVEL-…-UA 開放式消聲器

OVEL-…-RQ 適用氣管外徑 4 mm 適用氣管外徑 6 mm 適用氣管外徑 6 mm

噴射脈沖接口1) OVEL-…-Z-A 相當于所選接口尺寸，用于氣接口 1

過濾等級 [μm] 40

安裝位置 任意

安裝方式 通過通孔

通過氣路板

氣接口 1 OVEL-…-P 通過氣路板公用接口

OVEL-…-PQ-VQ3 適用氣管外徑 3 mm – –

1) 如果沒有噴射脈沖，或如果通過氣口 1 產生噴射脈沖，用于噴射脈沖的附加接口會用堵頭密封。

技術參數 – 結構特點

型號 OVEL-…-UA OVEL-…-RQ
