技術資料表

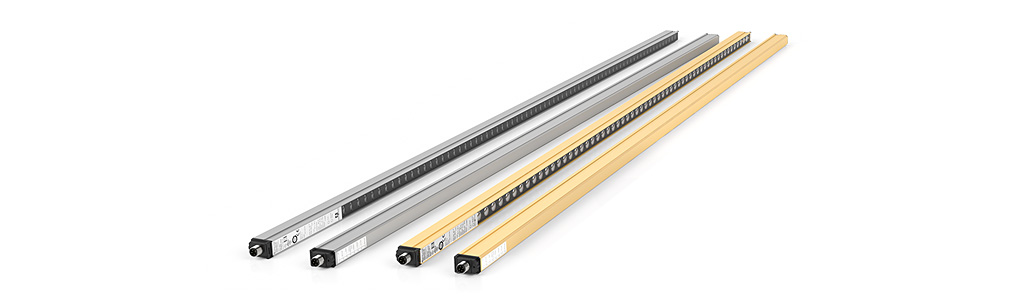

安全光柵，帶集成控制單元 SLC-2/151

感應范圍達 20 m

2 道、3 道和 4 道光束設計

光束距離 300、400 和 500 mm

自行監控（4 型，符合 IEC/EN 61496-1 標準）

啟動/重啟禁用

防護等級 IP67

7 段診斷顯示

故障前指示

通過設備插座 M12 x b1 連接

電流隔離半導體型號的安全輸出 OSSD

可選擇配備繼電器監控（選項 129）

使用說明書

系統組件

發射器 SLC-2-T/92

接收器 SLC-2-R/151

通用規格

有效檢測距離 0,2 ... 20 m

光源 紅外發光二極管

光源類型 調制紅外光

LED 危險等級標記 免除組

測試 IEC/EN 61496

安全類型符合 IEC/EN 61496 標準 4

目標尺寸 50 mm

光束間距 500 mm

光束數 2

操作模式 有無啟動/重啟禁用功能時均可選擇

發散角 < 5 °

功能性安全相關參數

安全完整性級別 (SIL) SIL 3

性能水平 (PL) PL e

類別 4 類

任務時間 (TM) 20 a

PFHd 7,27 E-9

類型 4

指示燈/操作方法

工作指示燈 發射器的 7 段顯示

診斷指示器 接收器的 7 段顯示

功能指示燈 接收器中：

紅色 LED：OSSD 關閉

綠色 LED：OSSD 打開

黃色 LED：保護區域內無障礙，系統啟動就緒

故障前指示器 橙色 LED

控制元件 啟動/重啟禁用開關，傳輸編碼

電氣技術規格

工作電壓 24 V DC (-30%/+25%)

空載電流 發射器： 100 mA ，接收器 150 mA

防護等級 III

輸入

激活電流 大約 10 mA

激活時間 0,03 ... 1 s

測試輸入 用于系統測試的復位輸入 （不可選/129）

功能輸入 啟動釋放

輸出

安全輸出 2 路獨立的故障安全型半導體輸出

信號輸出 1 路 PNP，*大 100 mA，對應啟動就緒

開關電壓 工作電壓 -2 V

開關電流 較大 0,5 A

響應時間 10 ms

符合性

功能安全 ISO 13849-1

產品標準 EN 61496-1 ; IEC 61496-2

和證書

CE 符合性 CE

UL 通過 cULus

CCC 額定電壓 ≤ 36 V 時，產品不需要 CCC /標記

TüV TüV

環境條件

環境溫度 0 ... 55 °C (32 ... 131 °F)

存儲溫度 -25 ... 70 °C (-13 ... 158 °F)

相對濕度 *大 95%，無凝露

機械規格

防護等級 IP67

連接 發射器： M12 連接器，4 針 接收器： M12 連接器，8 針

材料

外殼 擠制鋁型材，RAL 1021（黃色）涂層

光學端面 塑料板

質量 每個 2100 g
