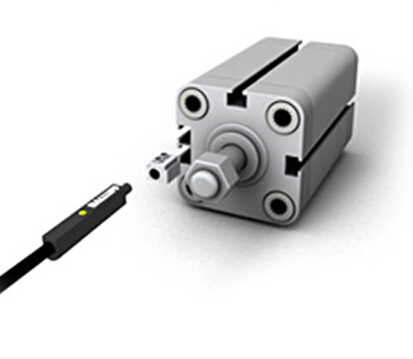

用于拉桿缸的氣缸傳感器能夠集成到應用中。它們以傳統方式用支承角鋼固定在帶系桿和復式導軌的氣缸上。這種固定方式適合具有任意活塞直徑的常見氣缸型號。

特征：以非接觸方式探測氣缸位置，系桿直徑 高至17 mm，開關性能，無磨損，耐臟，固定穩妥，安裝快速。

技術參數

材質

外殼材料           LCP

感應面，材料       LCP

護套材料         PUR

電氣連接

反極性保護           是

導線長度L            0.5 m

接口            M8x1-Male, 3-pin

電纜直徑D           2.80 mm

短路保護          是

連接方式         帶接插件的電纜線, 0.50 m, PUR

防止出現混淆      是

環境條件

污染程度        3

環境溫度       -25...85 °C

防護等級          IP67

電氣參數

余波，大 (Ue的百分比)        15 %

關閉延時toff，大         0.02 ms

測量工作電壓Ue DC        24 V

測量工作電流Ie          100 mA

測量開關場強Hn          1.2 kA/m

測量短路電流           100 A

測量絕緣電壓Ui          75 V DC

電壓降，靜態，大         1 V

輸出電阻RA               明渠

遲滯H，大 (Hn的百分比)     45 %

安全開關場強Ha          2 kA/m

工作電壓Ub            10~30 VDC

應用分類          DC -13

開關頻率           30000 Hz

接通延時ton，大值    0.02 ms

大剩余電流lr        10 μA

大無功電流Io，無衰減    3.5 mA

大負載電容，在Ue下         1 μF
