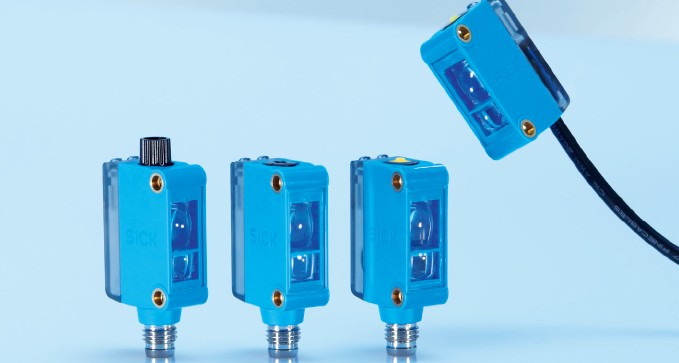

西克色標傳感器保養方法KTM-MP31182P

西克色標傳感器保養方法KTM-MP31182P

技術參數

產品特點

尺寸(寬 x 高 x 深) 12 mm x 31.5 mm x 21 mm

感應距離    12.5 mm

感應距離公差 ± 3 mm

外殼形狀（光束出口） 方形

光源         LED, 白色 1)

光點尺寸 ? 2 mm

光點位置           長度方向 2)

設置        示教按鍵

示教功能程序   靜態 / 動態的 2 點示教功能 + 目標接近

開關功能          明/暗切換

1) 平均使用壽命：100,000 小時，TU = +25 °C.

2) 根據設備長的一面.

機械/電子參數

供電電壓         12 V DC ... 24 V DC 1)

殘余紋波         ≤ 5 Vss 2)

電流消耗 < 50 mA 3)

開關頻率 15 kHz 4)

響應時間 32 μs 5)

抖動           15 μs

存儲時間 （ET）        28 ms， 非易失性存儲

連接類型          帶插頭的電纜，M12，4 針, 0.2 m

防護等級       III

保護電路      UV 接口，帶反極性保護

             具有短路保護的輸出端 Q

             抑制干擾脈沖

外殼防護等級 IP67

開關量輸出 PNP

開關量輸出（電壓） PNP：高電平 = UV– ≤ 2 V / 電平 = 約 0 V

開關類型    明/暗切換

輸出電流 Imax.   50 mA 6)

動態示教功能輸入 （ET） PNP: Teach: U = 10,8 V ... < UV

                        運行：U < 2 V 或者開放

重量           70 g

外殼材料         塑料, ABS

1) 臨界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具備短路保護的電路中運行時， 大 8 A.

2) 不得過或于 UV公差.

3) 無負荷.

4) 亮暗對比度為 1:1 時.

5) 信號傳輸時間（電阻負載時）.

6) 當供電電壓 > 24 V時，Imax = 30 mA。Imax 是所有 Qn 的總電流量.

環境參數

運行環境溫度 –10 °C ... +55 °C

存儲環境溫度 –20 °C ... +75 °C

沖擊負荷         根據 IEC 60068 標準
