DRRD-32-180-FH-PA

產品代號: 1578512

尺寸 32

緩沖角度 33 deg

兩側旋轉角度的設定范圍 +10 /-100 deg

擺動角度 180 deg

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

設計結構 齒輪齒條機構

位置檢測 用于接近式傳感器

工作壓力 3 ... 8 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T120°C Db

符合防爆要求的環境溫度 -10°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

環境溫度 -10 ... 60 °C

6 bar時的理論扭矩 10.1 Nm

允許的質量慣性矩 0.15 kgm2

產品重量 2,816 g

安裝類型 可選

帶通孔

具有內（陰）螺紋

氣動連接 G1/8

材料備注 含有PWIS 物質

符合 RoHS

材料信息，驅動軸 熱處理鋼

材料信息，蓋 鍛造鋁合金

陽極氧化處理

材料信息，密封 NBR

TPE-U(PU)

材料信息，殼體 鍛造鋁合金

光滑處理

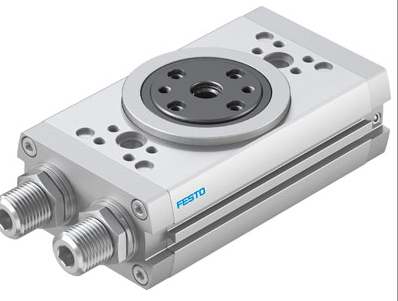

產品圖片：
