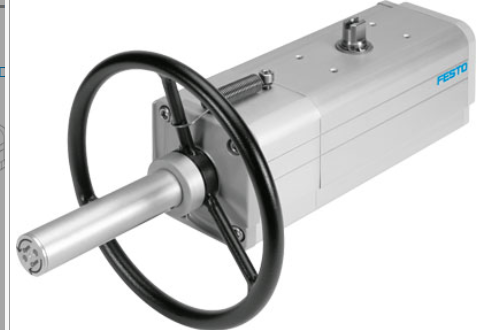

購買進口FESTO的擺動驅動器，法蘭安裝

購買進口FESTO的擺動驅動器，法蘭安裝

本產品的技術資料

DAPS-0960-090-R-F14-MW數據表

產品代號: 8005009

驅動器尺寸 0960

法蘭孔的樣式 F14

擺動角度 92 deg

主軸連接深度 38.5 mm

連接件接口符合標準 ISO 5211

緩沖 無緩沖

裝配位置 任意

工作模式 雙作用

設計結構 Yoke 動力學

位置檢測 無

關閉方向 向右關閉

閥的接口符合標準 VDI/VDE 3845 (NAMUR)

安全性能等級 (SIL) 產品可用于SRP/CS ,*高 SIL 2 (高要求)

產品可用于SRP/CS 直至要求的SIL 2

工作壓力 1 ... 8.4 bar

額定工作氣壓 5.6 bar

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T6...T3 Gb X

ATEX 類粉塵 II 2D

燃爆防護型粉塵 Ex h IIIC T85°C...T200°C Db X

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

環境溫度 -20 ... 80 °C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

額定工作壓力以及 0°旋轉角度時的扭矩 960 Nm

額定工作壓力以及 50°擺角時的扭矩 480 Nm

額定工作壓力以及 90°擺角時的扭矩 720 Nm

6 bar時，每循環 0?90?0 的空氣消耗 42.35 l

產品重量 23,800 g

主軸連接 V36

氣動連接 G1/4

材料備注 符合 RoHS

材料信息，蓋 鍛造鋁合金

材料信息，密封 FPM

NBR

PUR

材料信息，殼體 鍛造鋁合金

材料信息，螺絲 高合金鋼

材料信息， 軸 高合金鋼

主軸的材料編號 1.4305

型號表

DAPS-0960-090-RS3-F1216-MW

DAPS-1440-090-R-F12-MW

DAPS-1440-090-R-F12-MW-T6

DAPS-1440-090-R-F12-T6

DAPS-1440-090-R-F14

DAPS-1440-090-R-F14-MW

DAPS-1440-090-R-F14-MW-T6

DAPS-1440-090-R-F14-T6

DAPS-0960-090-RS3-F1216-T6

DAPS-0960-090-RS3-F14

DAPS-0960-090-RS3-F14-MW

DAPS-0960-090-RS4-F14

DAPS-0960-090-RS4-F14-MW

DAPS-0960-090-RS4-F14-T6

DAPS-1440-090-R-F12

DAPS-1440-090-RS1-F16

DAPS-0960-090-RS4-F1216-MW

DAPS-0960-090-RS4-F1216-T6

DAPS-1440-090-RS2-F16-T6

DAPS-1440-090-RS4-F16

DAPS-1440-090-RS2-F16

DAPS-0960-090-RS3-F14-T6

DAPS-0960-090-RS4-F1216
