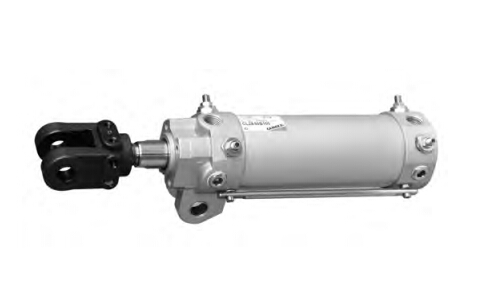

CL 系列夾緊氣缸缸徑從 40 到 80 mm 共 4 種。該系列氣缸特別適用于需要固定工件位置的使用場合，如焊接，裝夾等。氣缸采用鋁合金缸筒，經氧化處理，更具耐腐蝕性；內部采用了無給油軸承及耐磨密封環，因而使用壽命增長；在前端蓋的防塵圈前面加裝了一個金屬圈，它是一個彈性結構的刮板，能將氣缸活塞桿上的焊屑及粉塵顆粒刮除，增加氣缸耐用度。這些氣缸的活塞上裝有一個永磁鐵，通過裝在氣缸上的磁性接近開關，得到活塞的位置信號。

氣缸裝有可調氣緩沖裝置，能有效減緩對缸蓋的沖擊，減小撞擊噪聲；同時內置速度控制閥，可調節氣缸運行的速度。

性能

? 汽車行業標準產品

? 內置速度控制閥

? 桿端處金屬刮塵擋圈

? 可用于焊接環境

雙作用，磁傳，可調氣緩沖

缸徑 40, 50, 63, 80

綜合參數

結構形式     螺紋聯接

工作方式     雙作用

材料       陽極氧化鋁缸筒，鍍鉻鋼活塞桿，丁腈橡膠密封件，磷青銅刮塵擋圈，壓鑄鋁端蓋

工作溫度      5 ÷ 60°C

安裝方式      U 槽安裝

工作壓力     0.5 ÷ 10 bar

介質        潔凈空氣，不需潤滑。如使用油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

標準行程      50 - 75 - 100 - 125 - 150

缸徑          40 - 50 - 63 - 80

速度         50 ÷ 500 mm/s
