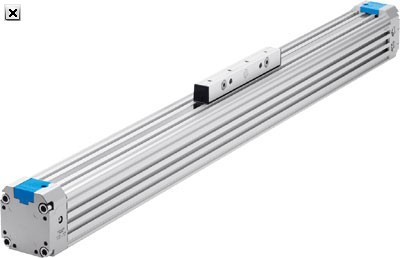

DMM-20-40-P-A無桿氣缸德國FESTO技術資料

DMM-20-40-P-A無桿氣缸德國FESTO技術資料

位置感測 通過接近開關感測

5 液壓緩沖器支架

? 用于將液壓緩沖器安裝到無桿氣缸上

缸徑 20 25 32 40

力和沖擊能量

模塊化產品系統1) [mm] 50 … 1000

氣接口 M5 G1/8 G1/8 G1/4

緩沖形式 兩端帶自調節氣動緩沖

速度 [m/s] 0.07

高速度 [m/s] 1.5

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:–:–]

SMT-8M-A

用于感測滑塊的位置 35

3 溝槽蓋

6 bar 時，力的理論值 [N] 188 295 483 754

終端位置上的沖擊能量

ABP-5-S1

安裝方式 通過通孔直接安裝

通過附件

安裝位置 任意

1) 氣缸只能以 50 mm 的增量來訂購。

耐腐蝕等級 CRC1) 1

1) 耐腐蝕等級 1，符合Festo FN 940 070 標準

度耐腐蝕能力。運輸和貯存防護。也適用于不可見的內部區域或位于蓋子下面的元件（如，氣缸耳軸）。

缸徑 20 25 32 40

? 自調節液壓緩沖器，帶彈簧復位，漸進緩沖特性

工作和環境條件

? 必須作為附件另外訂購

8 型材安裝件

用于臟污防護 35

4 型材安裝件

DAMH-L8-P

用于垂直安裝無桿氣缸 30

環境溫度 [°C] 0 … 60

工作壓力 [bar] 2…8 1.5 … 8

DLGF-…，帶液壓緩沖器 [J] 3 7

DAMH-L8-PL

用于垂直安裝兩個背對背的無桿氣缸

用于固定接近開關電纜 35

2 接近開關

結構特點 無桿氣缸

慣量補償器原理 正向鎖定（槽）用于速度調節 35

7 液壓緩沖器

工作/先導介質注意事項 可潤滑工作 (今后須始終潤滑工作)

導軌 循環滾珠軸承導軌

工作方式 雙作用

行程

標準行程 [mm] 100, 150, 200, 250, 300, 350, 400, 500, 600 200, 300, 400, 500, 600

DLGF-…-PPS [J] 0.17 0.27 0.44 0.69

緩沖長度 [mm] 9.6 9 11.6 12.9

? 必須作為附件另外訂購

6 單向節流閥
