產品資料

安全技術參數

類型類型 3 (IEC 61496)

安全完整性等級SIL2, SILCL2 (IEC 61508, EN 62061)

類別類別 3 (EN ISO 13849)

性能等級PL d (EN ISO 13849)

PFHD（每小時危險失效率）8.0 x 10-8 (EN ISO 13849)

TM（持續運行時間）20 年 (EN ISO 13849)

在錯誤情況下更安全通過網絡的安全輸出端為邏輯 0。

功能

重啟聯鎖?

多重采樣?

監控情況切換?

同時監控?

靜態保護區域切換?

安全的輪廓識別?

輪廓為參考?

集成配置存儲器?

測量數據輸出? , 經由 Ethernet

接口

連接類型

電壓供給1 x M12 插頭，4 針，A 編碼

現場總線，工業網絡2 x M12 插座，4 針，D 編碼

輸出端

輸出信號切換裝置對0

通過網絡的安全輸出8

配置方式安裝有 Safety Designer（配置和診斷軟件）的電腦

配置與診斷接口USB 2.0, Mini-USB, Ethernet

現場總線，工業網絡EtherNet/IP?

協議CIP Safety?

裝置特性通用工業協議：The CIP Networks Library 1 卷，版本 3.20

EtherNet/IPTM：The CIP Networks Library 2 卷，版本 1.21

CIP SafetyTM：The CIP Networks Library 5 卷，版本 2.13

借助通用特性文件 (Generic Profile) 或 EDS 文件集成

10 Mb/s 和 100 Mb/s，依據 The CIP Networks Library 2 卷，版本 1.21

拓?fù)渲С?span style="white-space:pre">DLR (Device Level Ring)

顯示元件彩色圖像顯示器, LEDs

電氣參數

防護等級III (EN 61140)

供電電壓 Uv24 V DC (16.8 V DC ... 30 V DC)

功耗7 W (無輸出負載)

機械參數

尺寸(寬 x 高 x 深)112 mm x 150.8 mm x 111.1 mm (不帶系統插頭)

重量1.45 kg

外殼材料鋁

外殼顏色RAL 1021（油菜黃）, RAL 9005（黑）

鏡頭蓋材料Polycarbonat

鏡頭蓋表面外側有防刮涂層

環境參數

外殼防護等級IP65 (IEC 60529)

抗環境光能力≤ 3,000 lx (IEC 61496-3)

工作環境溫度–10 °C ... +50 °C

儲存溫度范圍–25 °C ... +70 °C

抗振動0.35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

抗沖擊能力

耐久沖擊10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)

電磁兼容性IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4

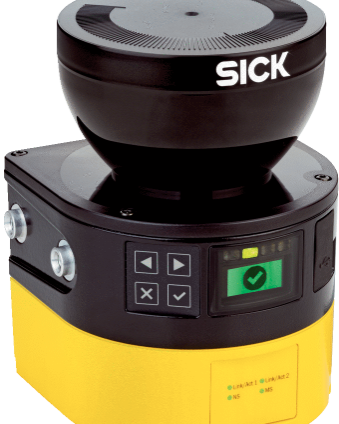

MICS3-CBAZ55IZ1P01

產品型號

圖片可能存在偏差
