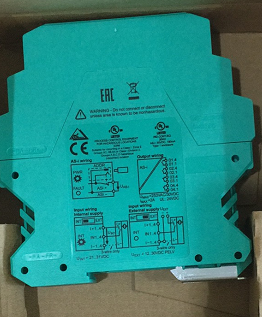

AS-Interface 傳感器/執行器模塊 VBA-4E4A-KE-ZE/R

外殼帶采用顏色編碼的可拆卸機械端子

通信監控

用于 2 線和 3 線傳感器的輸入

隔離式繼電器輸出

編址插孔

可選擇傳感器的供電：外部或來自模塊

總線、內部傳感器電源、輸入和輸出的功能顯示

產品闡述

KE 開關柜模塊

4 路輸入 (PNP) 和 4 路繼電器輸出

通用規格

從屬設備類型 A/B 從屬設備

AS-Interface 規格 V3.0

要求的主設備規格 ≥ V3.0

UL 文件編號 E106378

功能性安全相關參數

MTTFd 300 a

任務時間 (TM) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

LED 故障 故障顯示；紅色 LED

紅色：通信故障或地址為 0

紅色閃爍：過載，內部輸入電源

LED INT 內部輸入電源激活；綠色 LED

LED PWR AS-Interface 電壓；綠色 LED

LED IN 開關狀態（輸入）；4 個黃色 LED

LED OUT 開關狀態（輸出）；4 個黃色 LED

電氣技術規格

輔助電源（輸入） 12 ...30 V DC PELV

額定工作電壓 26.5 ...31.6 V，由 AS-Interface 供電

額定工作電流 ≤ 35 mA （無傳感器）/*大210 mA

浪涌保護 O1 ...O4：過電壓類別 II

UEXT，Ue：過電壓類別 III， 安全隔離型電源 (PELV)

輸入

編號/類型 4 路輸入，可連接 2 線或 3 線傳感器 (PNP)，直流

電源 來自 AS-Interface（開關位置 INT，默認設置）或者外部 UEXT（開關位置 EXT）

電壓 21 ... 31 V DC (INT)

電流負載容量 ≤ 150 mA，過載和短路保護 (INT)

輸入電流 ≤ 8 mA（內部限制）

開關點 符合 DIN EN 61131-2 標準 （類型 2）

0（無衰減） ≤ 2 mA

1（衰減） ≥ 4 mA

信號延遲 < 2 ms（輸入/AS-Interface）

輸出

編號/類型 4 路繼電器輸出，常開

電源 無

額定負載

每個觸點 2 A / 30 V DC（符合 UL *大值 24 V DC）；2 A / 253 V AC

每個模塊 8 A

控制電路 每個繼電器 ≤ 8 mA（由 AS-Interface 供電）

開關延時 < 10 ms（AS-Interface/觸點）

使用類別 DC-13 和 AC-14

開關

機械 5 x 106

電氣 0.2 x 106（250 V AC，2 A，cos φ = 0.4）

電流隔離

輸入/輸出 安全絕緣， 額定絕緣電壓 300 V AC

輸入/AS-Interface 開關位置 INT：無 開關位置 EXT：加強絕緣，額定絕緣電壓 66 V DC

輸出/輸出 基本絕緣，額定絕緣電壓 300 V AC

輸出/AS-Interface 安全絕緣， 額定絕緣電壓 300 V AC

指令符合性

電磁兼容性

指令 2014/30/EU EN 62026-2:2013 EN 61000-6-4:2007 EN 61326-1:2006

電壓

指令 73/23/EEC EN 60947-1:2007

符合標準

電流隔離 EN 60947-1:2007

防護等級 EN 60529:2000

現場總線標準 EN 62026-2:2013

輸入 EN 61131-2:2004

發射干擾 EN 61000-6-4:2007

AS-Interface EN 62026-2:2013

抗擾度 EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013

編程說明

型材 S-7.A.7

IO 代碼 7

ID 代碼 A

ID1 代碼 7

ID2 代碼 7

數據位（通過 AS-Interface 運行） 輸入 輸出

D0 IN1 O1

D1 IN2 O2

D2 IN3 O3

D3 IN4 O4

參數位（可通過 AS-i 編程） 功能

P0 通信監控

P0 = 0 監控 = 關閉，如果通信失敗，輸出將保持該狀態

P0 = 1 監控 = 打開，即，如果通信失敗，輸出將斷電（默認設置）

P1 輸入濾波器

P1 = 0 輸入濾波器開啟，脈沖抑制 ≤ 2 ms

P1 = 1 輸入濾波器關閉（默認設置）

P2 同步模式

P2 = 0 同步模式打開

P2 = 1 同步模式關閉（默認設置）

P3 未使用

環境條件

環境溫度 -25 ... 60 °C (-13 ... 140 °F)

存儲溫度 -25 ... 85 °C (-13 ... 185 °F)

相對濕度 85 % ，無冷凝

氣候條件 僅供室內使用

海拔高度 ≤ 2000 m 高于 MSL

污染程度 2

機械規格

防護等級 IP20

連接 可拆卸端子

額定連接能力：

剛性/柔性（帶和不帶導線端套圈）：0.25 mm2 ... 2.5 mm2

用于多線連接，具有兩根橫截面積相同的電線：

柔性且?guī)в须p導線端套圈：0.5 mm2 ... 1.5 mm2

材料

外殼 PA 66-FR

質量 170 g

安裝 DIN 安裝導軌

夾緊螺絲的擰緊扭矩 0.5 Nm ...0.6 Nm
