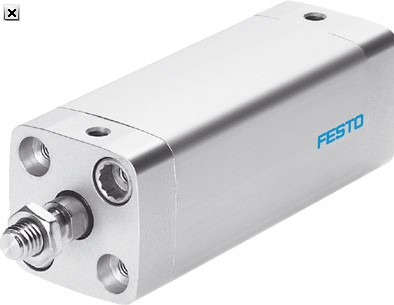

FESTO緊湊型氣缸應用領域ADN-20-50-KP-A-P-A-K2

FESTO緊湊型氣缸應用領域ADN-20-50-KP-A-P-A-K2

性能

越標準

? 緊湊型氣缸系列 ADN/AEN

符合標準 ISO 21287

? ADN/AEN 派生型眾多，其結構

緊湊，應用廣泛，因而與眾不同

? 得益于模塊化產品系統，可根

據個性化需要配置派生型

便利

? 易于安裝，安裝附件齊全，可

用于幾乎任何一種安裝形式

? 派生型眾多，靈活性較佳

? 用接近開關電子式感測位置

的性能

? 集成緩沖，用于吸收殘余能量

? 具有非同一般的緩沖特性以及

的摩擦系數，使用壽命長

主要技術參數

缸徑 N    20 25 32 40 50 63 80 100

氣接口

 氣缸    M5 M5 Gx G1/8 G1/8 G1/8 G1/8 G1/8

  KP     M5 M5 M5 G1/8 G1/8 G1/8 G1/8 G1/8

內螺紋活塞桿

  –     M6 M8 M10 M12

   K5    M5 M6 M8 M10

外螺紋活塞桿

  –   M8   M10x1.25   M12x1.25   M16x1.5

  K5    M10, M10x1.25   M10, M12   M12, M16   M16, M20, M20x1.5

負載下軸向間隙 [mm]   0.5    0.8

結構特點      活塞

                 活塞桿

                缸筒

緩沖        兩端帶彈性緩沖墊

位置感測   通過接近開關

安裝方式      通過通孔

              通過內螺紋

                 通過附件

安裝位置     任意

有效夾緊方向    從兩側

工作和環境條件

工作介質       壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項   可用潤滑介質工作 (今后須始終使用潤滑介質)

工作壓力 [bar]      1.5 … 10

小釋放壓力 [bar]    3

環境溫度1) [°C]    –10 … +80

耐腐蝕等級 CRC2)    2

1) 注意接近開關工作范圍

2) 耐腐蝕等級 2，符合Festo FN 940 070 標準

中度耐腐蝕能力。有可能會產生冷凝水的應用場合。用于表面裝飾要求的外部可視件，與典型的工業應用場合環境氣候直接接觸。
