標準型FESTO緊湊型，短行程，扁平氣缸

標準型FESTO緊湊型，短行程，扁平氣缸

產品資料

ADNGF-25-3-P-A-S2

特性 值

行程 3 ... 200 mm

活塞直徑 25 mm

基于標準 ISO 21287

緩沖 P: 兩端帶彈性緩沖環/板

PPS:可自調的氣動終端位置緩沖

裝配位置 任意

設計結構 活塞

活塞桿

型材缸筒

位置檢測 用于接近式傳感器

派生型 EX 防爆等級 (ATEX)

雙端活塞桿

耐熱密封，*高可承受120°C

激光焊接標牌

防止扭轉/導向 帶軛導向桿

工作壓力 1 ... 10 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 c T4

ATEX 類粉塵 II 2D

燃爆防護型粉塵 c 120°C

符合防爆要求的環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

環境溫度 -20 ... 120 °C

在終端位置的沖擊能量 0.3 J

6 bar時的理論作用力，回復行程 247 N

6 bar時的理論作用力，進程 295 N

0 mm行程時的移動質量 85 g

每10 mm 行程所增加的重量 28 g

0 mm行程時的基本重量 191 g

每 10 mm 行程的附加質量系數 11 g

氣動連接 M5

材料備注 符合 RoHS

材料信息，蓋 鋁

陽極氧化處理

材料信息，密封 TPE-U(PUR)

材料信息，活塞桿 高合金鋼

材料信息，缸筒 鍛造鋁合金

光滑處理

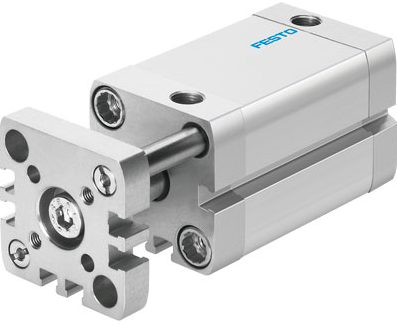

圖片;

標準型FESTO緊湊型，短行程，扁平氣缸
