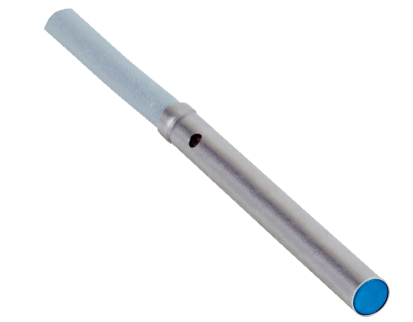

類型:IH03-0B6PO-VU1訂貨號: 6020143

產品特點

設計構造 筒形設計

外殼形狀 標準結構形式

直徑 ? 3 mm

觸發感應距離 Sn 0.6 mm

安全接通距離 Sa 0.486 mm

安裝在金屬 齊平

開關頻率 5,000 Hz

連接類型 電纜，3 芯, 2 m

開關量輸出 PNP

輸出功能 開口常閉

電氣規格 DC 3 線

外殼防護等級 IP67 1)

1) 根據 EN 60529.

機械/電子參數

供電電壓 10 V DC ... 30 V DC

殘余紋波 ≤ 20 % 1)

電壓下降 ≤ 2 V 2)

電流消耗 10 mA 3)

（接近傳感器）通電后開始工作前的延時 ≤ 10 ms

滯后 1 % ... 10 %

再現性 ≤ 2 % 4)

溫度漂移 (Sr) ± 10 %

電磁兼容性

EN 60947-5-2

IEC 61000-4-2: (測試等級 2)

IEC 61000-4-4: (測試等級 2)

持續性電流 Ia ≤ 100 mA

導線材料 PUR

導線橫截面 0.06 mm2

導線直徑 ? 2.6 mm

短路保險 ?

極性反接保護 ?

抗沖擊與抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm

運行環境溫度 –25 °C ... +70 °C

外殼材料 不銹鋼, V2A (1.4305)

材料，感應面 塑料

殼體長度 22 mm

UL 文件編號 NRKH.E191603

1) 從 UV.

2) 在 la = 100 mA 時.

3) 無負荷.

4) Ub = 20 V DC ... 30 V DC, Ta = 23 °C ± 5 °C.

折減系數

提示 這些數據僅作為參考，可能有偏差

不銹鋼 （V2A） 大約 0.8

鋁 （Al） 大約 0.55

銅（Cu） 大約 0.5

黃銅 (Ms) 大約 0.65

型號

IM08-1B5PO-ZC1 IM08-2N5PS-ZW1 IM08-2N5NS-ZW1

 IM08-2N5PS-ZT1 IM08-2N5NS-ZT1

 IM08-2N5PS-ZC1 IM08-2N5NS-ZC1 PIN IM30-10BPS-ZW1 IM30-10BNS-ZW1

 IM30-10BN0-ZW1 IM30-10BPS-ZC1 IM30-10BNS-ZC1 IM30-10BPO-ZC1

IM30-15NPS-ZW1 IM30-15NNS-ZW1 IM30-15NPO-ZW1 IM30-15NPS-ZC1

IM30-15NNS-ZC1 DC-DC IM12-02BDS-ZW1 IM12-02BDO-ZW1 IM12-02BDS-ZC1

 IM12-04NDS-ZW1 IM12-04NDS-ZC1 IM12-04NDO-ZC1 IM18-05BDS-ZW1

 IM18-05BDS-ZC1 IM18-05BDO-ZC1 IM18-08NDS-ZW1 IM18-08NDS-ZC1

 IM30-10BDS-ZW1 IM30-10BDS-ZC1
