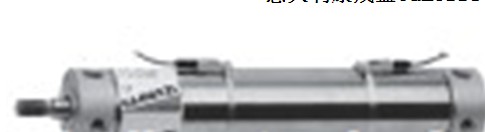

銷售單作用氣缸CAMOZZI，61M2P050A0950ZYL

銷售單作用氣缸CAMOZZI，61M2P050A0950ZYL

通過逐漸按下食指和拇指之間的木制火柴的末端，我們注意到

彎曲直到破裂；對損壞的零件之一重復操作，以獲得相同的結果，

我們應該施加更大的力量。

在此示例中，我們要強調一個事實，即當受力沿軸壓縮桿時，

容易彎曲，容易斷裂。這種“壓彎”應力稱為“負載

峰”發生在莖的長度過其直徑10倍時。

根據規定，氣缸在桿的尺寸和直徑之間具有標準組合。

根據要產生的推力Fs來選擇氣缸，桿的尺寸是該選擇的結果。

垂直于力施加軸的垂直軸與支點之間的距離稱為手臂。

手臂力的乘積生成一個稱為力矩的分量。

要舉起負載，您需要兩個力：功率P（圓柱體的力）和阻力R（物體的重量）。

身體抬起）。從各個臂的每個力的乘積中，

獲得相對的“動力力矩”和“阻力力矩”。

當兩個時刻相等時，即當通過杠桿和液壓缸，

我們可以提起負載并將其置于平衡位置。

如下所示，可以在圓柱體相對于支點和阻力的三個不同位置實現平衡。

曲柄是一種設備，可讓您將氣缸的直線運動轉換為運動

交替的角落。它由一根剛性桿組成，其一端在叉上樞轉，

以接收來自液壓缸的運動，另一端與軸形成一體，并向其傳遞旋轉運動。

曲柄的一個例子是自行車踏板。

實例表明，在相同的曲柄長度和扭矩下要克服的是，隨著

旋轉角度的增加會增加行程長度和缸徑。

隨著角度的進一步增加，這等于進一步減小小手臂，旋轉軸

曲柄接近氣缸力的作用線，阻止其運動；因此

僅在旋轉角度小于150°時才需要使用曲柄。

對于更大的角度，可使用旋轉圓柱體，在其中進行運動轉換

圓柱體本身的大小（我們將在下一個主題中看到）。

考慮到圓柱的運動是筆直的，因此我們感興趣的運動是從筆直到圓周。

能夠?qū)⒅本€運動轉換成圓形的一組齒輪通常定義為“齒輪齒條”

（齒輪是小直徑齒輪，而齒條是無限直徑齒輪足以在直桿上獲得）。

直線運動轉換為圓形運動，然后再次轉換為直線運動。小齒輪F已連接

在閥桿上，它在銷上旋轉，由固定在頂部的固定齒條所施加的約束力迫使它沿方向旋轉

通過將運動轉移到移動機架上來逆時針旋轉。

除了氣缸的行程C外，還增加了此旋轉，這兩個總和的運動被傳輸?shù)烬X條

相對于氣缸行程執行兩次行程的下部。

如前幾節所述，圓柱體的功能不僅限于移動對象，它還可以執行許多活動。

在本節中，我們將分析其用作鎖定設備。

有時，在這些設備中，有必要插入一些裝置，例如，

在沒有A/C的情況下，除了阻塞部件之外，還要確保保持該位置。

楔形是一種簡單且經濟的方式，適合于此應用，

它由一個棱鏡組成，其截面可以是：

如果只有一個斜面，則為直角三角形；

等腰三角形（如果具有雙斜面）。

旋轉圓柱體總結了前面幾章已經介紹的一些特征

如何將傳統的汽缸連接到曲柄或不穩固

小齒輪/齒條組件位于旋轉的氣缸內，小齒輪/齒條組件與兩個帶環的活塞相連

磁性又被安置在相對的室中。

齒條的運動通過活塞的運動發生。頭部配有設備

限位開關緩沖和角度寬度調節螺釘，主體上的調節螺釘

可以補償小齒輪和齒條之間的間隙。

旋轉角度通常為90°和180°。角度的寬度取決于長度齒條和小齒輪的齒數。

從距離（以米為單位）小齒輪和齒條的扭轉力矩源自Mt該值對選擇至關重要圓柱體。

該力矩以Kgm或Nm表示，并且是通過將活塞的推力乘以

齒條，用于小齒輪的主直徑。

在氣動回路中，氣缸幾乎總是裝有旨在檢測位置的設備

活塞桿/活塞單元的限位開關。這些設備可以通過桿或活塞進行操作。

通過將永 久磁鐵插入活塞，可以通過稱為傳感器或限位開關的這些裝置

磁場，檢測其產生的磁場。

相應地，磁體的力線的方向僅在垂直方向上 大。

限位開關在氣缸外部的位置。

構造氣缸的組件必須使用非磁性材料，如果有的話

不同的材料，其質量不得影響磁體產生的力線。

帶有磁環的活塞的結構。

傳感器的尺寸，幾何形狀和與磁鐵的距離是正確選擇傳感器的重要因素

系統運行。不僅在垂直方向上，而且在垂直方向上都可以檢測到過強的磁場

同樣在側面，通過產生長的接觸行程，可以檢測到弱磁場

僅在終點位置而不是比賽中。氣缸制造商還提供適合磁場特性的傳感器。

傳感器是一種特殊類型的電氣開關，在存在以下情況時會改變觸點的位置外部磁場。

通常，在靜止?fàn)顟B(tài)下，觸點為開路型，即沒有電流流過。

傳感器可以應用于拉桿，也可以插入汽缸套上獲得的閥座，而無需

使用支架或適配器。尺寸b表示觸點閉合的磁場強度。

H尺寸是磁滯值或?qū)鞲衅鞔呕拖庞绊懙难舆t。

由于遲滯，工作范圍在與H方向相反的方向上偏移了H尺寸桿/活塞組件的平移。

接觸行程可以在氣缸制造商的目錄中找到。

正確使用傳感器的一些有用信息：

傳感器的持續時間取決于所連接的負載和要執行的操作次數， 大電流值是指閉合觸點，

傳感器可能會受到大型電動機附近，運動物體等引起的靜電荷
