作業性提高。

?附件

　隔板：Y200-A、Y300-A、Y400-A、Y500-A

　帶支架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A

空氣過濾減壓閥設計輕小，安裝方便，因此，它與氣動變送器，氣動調節器等產品安裝在一起配套使用。

若將空氣過濾器的減壓閥設計成一個整體，稱為二聯件。

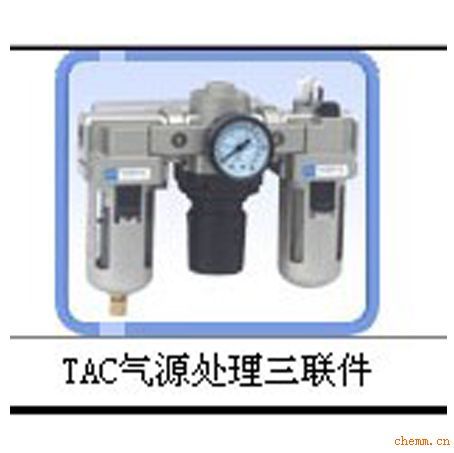

氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件，

減壓閥可對氣源進行穩壓，使氣源處于恒定狀態，

可減小因氣源氣壓突變時對閥門或執行器等硬件的損傷。過濾器用于對氣源的清潔，

可過濾壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，

可以對不方便加潤滑油的部件進行潤滑，大大延長機體的使用壽命。

安裝時請注意清洗連接管道及接頭，避免臟物帶入氣路。

2、安裝時請注意氣體流動方向與本體上箭頭所指方向是否一致，注意接管及接頭牙型是否正確。

3、過濾器、調壓閥（調壓過濾器）給油器的固定；將固定支架的凸槽與本體上凹糟匹配，再用固定片及螺絲鎖緊即可。

4、單獨使用調壓閥、調壓過濾器時的固定；旋轉固定環使之鎖緊附帶的專用固定片即可。

使用說明編輯

1、本過濾器排水有壓差排水與手動排水二種方式。手動排水時當水位達到濾芯下方水平之前必須排出。

加油量請不要過杯子八分滿。數字O為油量小，9為油量大。自9-0位置不能旋轉，須逆時針旋轉。

注意事項編輯

1、部分零件使用PC材質，禁止接近或在有機劑環境中使用。PC杯清洗請用中性清洗劑。

2、使用壓力請勿過其使用范圍。

　濾芯與杯罩一體化，濾芯便于更換。

?節能型減壓閥　壓降：多改善50％。

2、壓力調節時，在轉動旋鈕前請先拉起再旋轉，壓下旋轉鈕為定位。

順時針鈕轉為調高出口壓力，逆時針旋出口壓力。調節壓力時應逐步均勻地調至所需壓力值，不應一步調節到位。

3、給油器的使用方法：給油器JIS K2213輸機油（ISOVg32或同級用油）。

3、當出口風量明顯減少時，應及時更換濾芯。

?維護所需空間減小 多減小46％。

?可視性與安全性提高。

　采用透明的全封閉式杯體保護罩。
