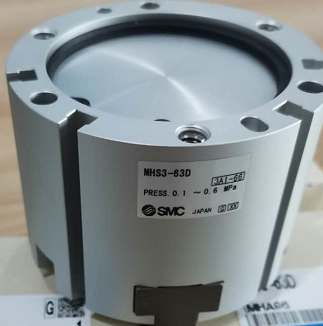

特殊產品，實物圖MHS3-63D，日本SMC圓形氣爪

特殊產品，實物圖MHS3-63D，日本SMC圓形氣爪

特點

重量輕 重量多削減10%：585g →525g。

　主體及內部的構造變更使質量減小。

?內置防塵構造（標準配置）。

　應對粉塵環境（訂制規格：-X85, -X86□）。

?長行程　1只氣爪可對應多種工件尺寸。

?采用雙活塞構造，外形緊湊夾持力大。

?可直接安裝小型磁性開關。

■追加耐粉塵環境型（訂制：-X85, -X86 □）

■追加帶閉時寬度調整用的調整螺栓（訂制：-X28）

■性能上可替代舊型號，且安裝尺寸有互換性

缸徑：16MM、20MM、25MM、32MM、40MM、50MM、63MM、80MM、100MM、125MM

夾緊點距離保持不變，同時減小整體外形尺寸（?20→?16）

全長：大縮短21.7mm(102.7mm→81mm)

厚度：大減少7.6mm(33.6mm→26mm)

重量：大減輕180g(420g→240g)

通過導軌一體化結構，實現了高剛性、

采用直線導軌

重復精度：±0.01mm

采用更高剛性和精度的直線導軌

剛性提高

使用介質：空氣

使用壓力：0.2-0.6MPa、0.1-0.6MPa

環境及介質溫度：-10至60度

重復精度：正負0.01MM

高使用頻率c.p.m：120、60、30

給油：不給油

動作方式：雙作用

高度約減少為1/3。

采用薄型設計，產生的力矩減小。

行程可選擇短?中?長三種。

雙活塞構造，結構緊湊、夾持力大。
