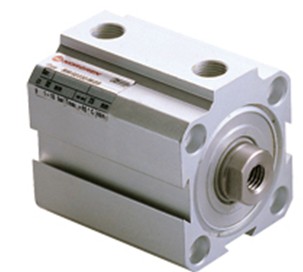

RM/92020/M/15，介紹norgren緊湊型氣缸規格參數

RM/92020/M/15，介紹norgren緊湊型氣缸規格參數

特點

符合 ISO 21287

磁性為配置

, 長壽命密封

磁性開關與氣缸輪廓相齊平

標準氣缸的三分之一

摩擦，長壽命密封設計

完全耐腐蝕設計

磁性活塞為標準配準

全系列配備標準磁性活塞；

不銹鋼活塞桿；

陽極氧化鋁合金套管和端蓋；

聚氨酯丁腈橡膠密封件；

緊湊型 - 長度大約為對應 ISO 型號的三分之一；

單作用型號具有彈簧復位特性；

溫度范圍 -5°C 至 +80°C。

是ISO/VDMA 氣缸基本長度的1/3

摩擦、較長使用時間的密封設計

滿足全部非腐蝕性規范

可選止轉活塞桿

采用標準磁性活塞以適應全自動控制系統

技術參數

工作介質：經過濾的潤滑或非潤滑壓縮空氣

工作方式：雙作用，磁性活塞，阻尼緩沖

工作壓力：1-10bar

工作環境溫度：-5℃～+80℃

在于+2℃條件下使用時，請向本公司技術服務部咨詢

材料

缸體和端蓋：陽極電化鋁合金

活塞桿：不銹鋼

密封件：聚氨脂或丁腈橡膠

- 基本行程是相同缸徑的ISO/VDMA

- 標準氣缸的三分之一

- 摩擦，長壽命密封設計

- 完全耐腐蝕設計

- 磁性活塞為標準配準

技術參數

- 介質：壓縮空氣

- 接口尺寸：G1/8

- 驅動：雙作用

- 工作壓力：1 ... 10 bar

- 工作溫度：-5 ... 80 °C

- 缸徑：40 mm

- 活塞桿直徑：16 mm

- 行程：100 mm

附件 接頭

直通接頭 (外 + 內六角)
