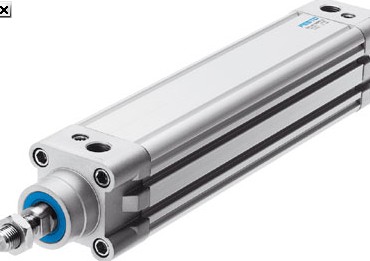

FESTO新款標準氣缸DSBC-80-200-PPVA-N3EX4有

FESTO新款標準氣缸DSBC-80-200-PPVA-N3EX4有

描述

·標準氣缸符合ISO 15552(對應已撤銷的標準ISO 6431,DIN ISO 6431, VDMA 24 562,NFE 49003.1和UNI 10290)

·雙作用

·用于電子式位置感測

·可提供抗扭轉

·EX4: 用于防爆區域

·附件豐富，可將氣缸幾乎安裝在任意地方

·三種緩沖形式

 -P緩沖: 兩端帶彈性緩沖墊

 -PPS 緩沖:氣動緩沖，雙端自調節

 -PPV 緩沖:氣動緩沖，兩端可調

特點：

1.節省空間達二分之一，安裝簡便，傳動效率高。

2.鋁合金本體，且經特殊硬化處理，耐碰撞，扭曲。

3.活塞與滑塊機械式聯接，輸出力大。

4.不銹鋼外封帶可防止雜物進入

外觀設計

薄型氣缸占空間位置少，結構輕巧，外形美觀，能承受較大的橫向負載，無需安裝附件可直接安裝于各種夾具和專用設備上。

薄型氣缸的作用：將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動、擺動和旋轉運動。

薄型氣缸的結構：由缸筒、端蓋、活塞、活塞桿和密封件組成。

關于工作和先導介質的說明  可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC  2  環境溫度  -20 ... 80 °C

  Germanischer Lloyd  在終端位置的沖擊能量  0.3 J

緩沖長度  17 mm  6 bar時的理論作用力，

回復行程  247.4 N  6 bar時的理論作用力，

進程  294.5 N  0 mm行程時的移動質量  71 g

每10 mm 行程所增加的重量  11 g  0 mm行程時的基本重量  238 g

每 10 mm 行程的附加質量系數  6 g

安裝類型  帶附件

氣動連接  G1/8

材料備注  符合 RoHS  蓋子的材料信息  鍛造鋁合金 中性陽極氧化

密封件的材料信息  NBR TPE-U(PU)

活塞桿的材料信息  高合金鋼, 耐腐蝕

FESTO新款標準氣缸DSBC-80-200-PPVA-N3EX4有
