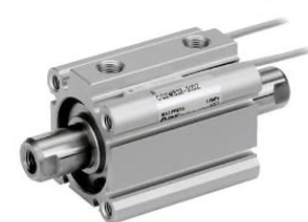

特賣SMC薄型氣缸，CDQ2B25-30D，CQ2WB16-10D

特賣SMC薄型氣缸，CDQ2B25-30D，CQ2WB16-10D

外觀設計

薄型氣缸占空間位置少，結構輕巧，外形美觀，能承受較大的橫向負載，無需安裝附件可直接安裝于各種夾具和專用設備上。

薄型氣缸的作用：將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動、擺動和旋轉運動。

薄型氣缸的結構：由缸筒、端蓋、活塞、活塞桿和密封件組成。

缸徑 12 16 20 25 32 40 50 63 80 100

流體 空氣

動作型式 雙動

耐壓力 1.5MPa{15.3kgf/cm2}

高使用壓力 1.0MPa{10.2kgf/cm2}

使用壓力 0.12MPa{1.2kgf/cm2}

環境和流體溫度 -10~+60℃

活塞速度 50~500mm/s 50~400mm/s

行程公差 1.5mm

0mm

潤滑 不需要

緩沖 橡膠緩沖

軸承 滑動軸承/滾珠導向軸承
